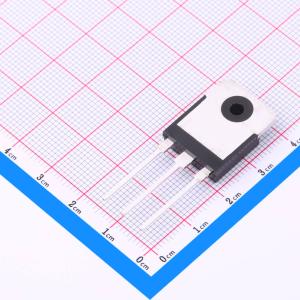

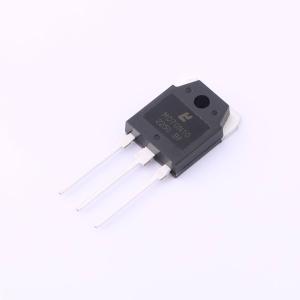

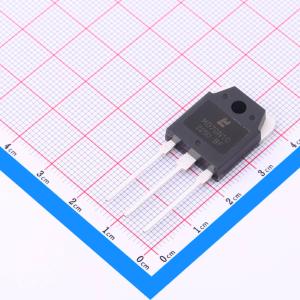

MD70N10
1个N沟道 耐压:100V 电流:70A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- MD70N10采用先进的技术和设计，可提供出色的导通电阻RDS(ON)。它可用于多种应用场景。
- 品牌名称
- minos(迈诺斯)
- 商品型号
- MD70N10
- 商品编号
- C5352772
- 商品封装
- TO-3PN
- 包装方式
- 管装
- 商品毛重
- 6.6克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | 70A | |
| 导通电阻(RDS(on)) | 17mΩ@10V | |
| 耗散功率(Pd) | 200W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2V | |
| 栅极电荷量(Qg) | 60nC@10V | |
| 输入电容(Ciss) | 2.7nF | |
| 反向传输电容(Crss) | 260pF | |
| 工作温度 | -55℃~+175℃ |
商品概述
ES2310是N沟道增强型MOS场效应晶体管。采用先进的沟槽技术和设计，可在低栅极电荷下实现出色的RDS(ON)。该器件适用于DC-DC转换、电源开关和充电电路。标准产品ES2310为无铅产品。
商品特性
- 漏源电压VDS = 100 V,当栅源电压VGS = 10 V、漏极电流ID = 70 A时,导通电阻Rdson < 21 mΩ(典型值:17 mΩ)
- 开关速度快
- 经过100%雪崩测试
- 改善了dv/dt能力
应用领域
- 开关模式电源(SMPS)
- 不间断电源(UPS)
- 功率因数校正(PFC)
