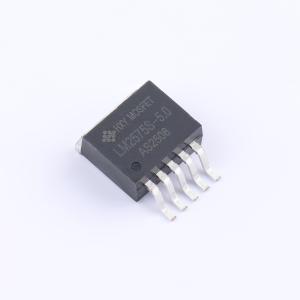

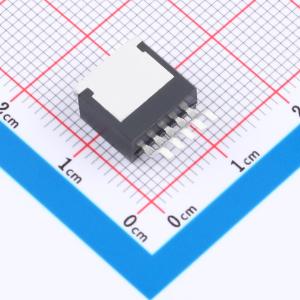

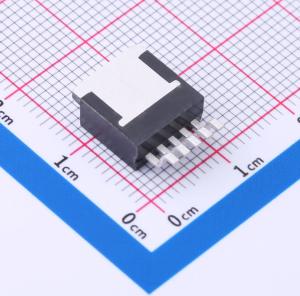

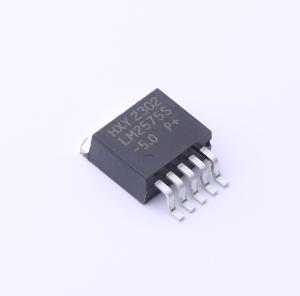

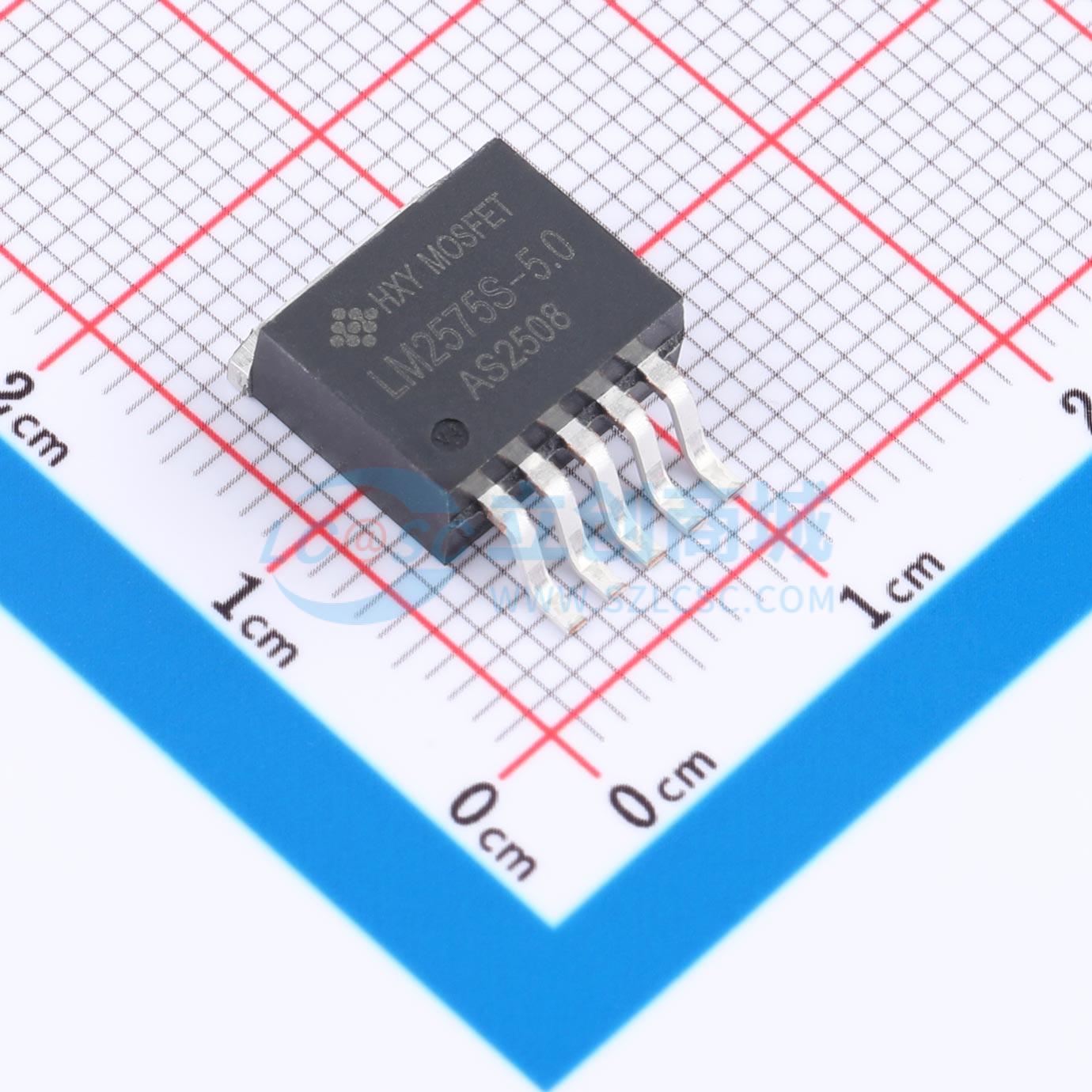

LM2575S-5.0

降压型 3A 7V~40V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 这款DC-DC电源芯片为降压型，具备可调输出功能。其输入电压范围高达40V，输出电压稳定在5V。适用于多种设备供电需求，如通信设备、家用电器等，确保稳定可靠的电源供应，提高系统性能。
品牌名称: HXY MOSFET(华轩阳电子)
商品型号: LM2575S-5.0
商品编号: C5349981
商品封装: TO-263-5L
包装方式: 编带
商品毛重: 2.1克(g)
立创商城设计参考: DCDC降压-(3)电源输入30V以上-(2)1A~3A-(中电流)方案

商品参数

商品概述

LM2596S系列是一系列易于使用的固定和可调步降（降压）开关模式电压稳压器。这些器件提供固定输出电压版本1.2V、3V、5V以及可调输出版本。两种版本均能够驱动2A负载电流，并具有出色的线路和负载调节性能。这些稳压器所需外部元件数量最少，使用简单，并包含内部频率补偿和固定频率振荡器。输出电压在规定的输入电压和输出负载条件下保证具有±3%的容差。振荡器频率保证为±15%的容差。包含外部关断功能，典型静态电流为80 μA。自我保护功能包括一个两级频率降低电流限制，用于限制输出开关电流，以及一个过热关断功能，可在故障条件下提供完全保护。

商品特性

1.2V、3V、5V和可调输出版本
输出可从1.23V调整至37V
固定150 kHz频率内部振荡器
保证2A输出负载电流
输入电压范围高达40V
低功耗待机模式，IQ典型值为80 μA
出色的线路和负载调节性能
仅需4个外部元件
高效率
热关断和电流限制保护

应用领域

车载开关稳压器
正至负转换器
LCD显示器和LCD电视
DVD录像机和PDP电视
电池充电器
微处理器步降至1.2V

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	7V~40V
	输出电压	5V
	输出电流	3A
	开关频率	52kHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	5mA
	开关管(内置/外置)	内置
	输出类型	固定
	功能特性	过流保护
