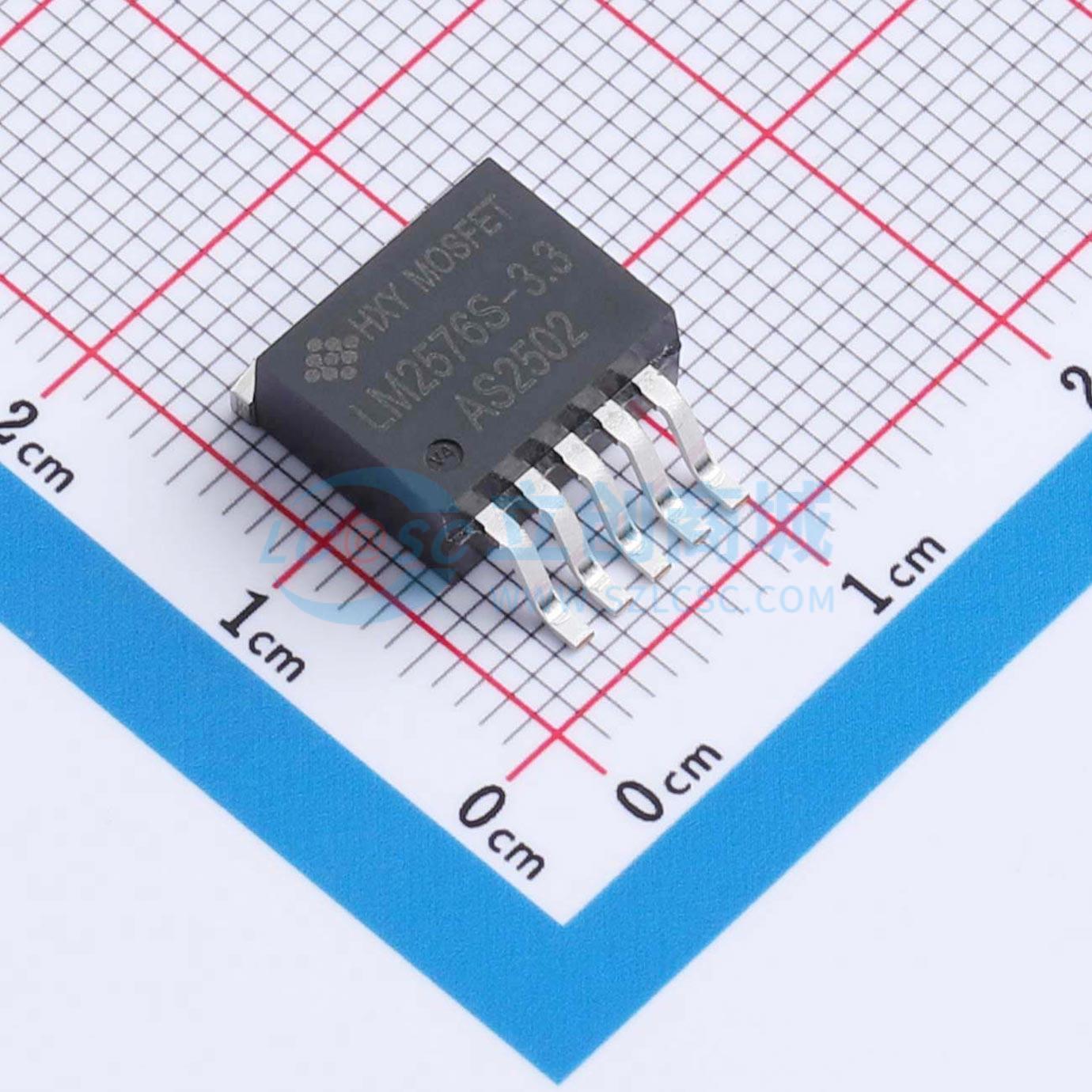

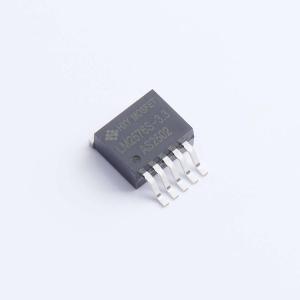

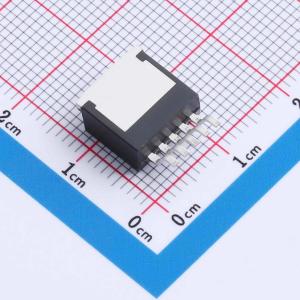

LM2576S-3.3
降压型 3.5A 4.75V~40V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款DC-DC电源芯片为降压型，具备可调输出功能。其输入电压高达40V，而输出电压可稳定在3.3V。适用于多种设备供电需求，有效保障稳定供电与高效能转换。可靠性能与广泛适应性使其成为多种应用场合的理想选择。
- 商品型号
- LM2576S-3.3
- 商品编号
- C5349982
- 商品封装
- TO-263-5L
- 包装方式
- 编带
- 商品毛重
- 2.13克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.75V~40V | |
| 输出电压 | 3.3V | |
| 输出电流 | 3.5A | |
| 开关频率 | 52kHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 5mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 固定 | |
| 功能特性 | 过流保护 |
商品概述
LM2576S 系列是一系列易于使用、固定和可调节的降压（Buck）开关模式电压稳压器。这些器件提供固定输出电压版本（3.3V、5V、12V）和可调节输出版本。两种版本均能驱动 3A 的负载电流，并具有出色的线路和负载调节性能。这些稳压器仅需极少的外部元件，易于使用，且包含内部频率补偿和一个固定频率振荡器。输出电压在规定的输入电压和输出负载条件下，保证具有 ±3% 的容差。振荡器频率保证为 ±15%。包含外部关断功能，其典型待机电流为 80 µA。自保护功能包括一个两级频率降低电流限制，用于输出开关，以及一个过温关断功能，可在故障条件下提供全面保护。
商品特性
- 3.3V、5V、12V 和可调节输出版本
- 可调节输出从 1.23V 至 37V
- 固定 52kHz 频率内部振荡器
- 保证 3A 输出负载电流
- 输入电压范围最高达 40V
- 低功耗待机模式，IQ 典型值为 80 µA
- TTL 关断能力
- 出色的线路和负载调节
- 仅需 4 个外部元件
- 高效率
- 热关断和电流限制保护
应用领域
- 车载开关稳压器
- 正压至负压转换器
- 液晶显示器监视器和液晶显示器电视
- 数字视频光盘录像机和等离子显示器电视
- 电池充电器
- 微处理器的降压至 3.3V 电源
