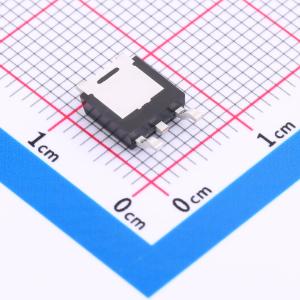

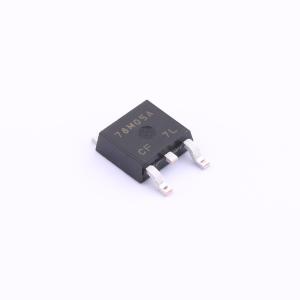

温馨提醒：图片仅供参考，商品以实物为准
NJM78M05DL1A-TE1
三端正电压稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- NJM7800 系列单片式三端正电压稳压器采用新 JRC 平面外延工艺制造。这些稳压器采用内部限流、热关断和安全区补偿功能，使其基本不会损坏。如果配备足够的散热片，它们可以提供超过 1A 的输出电流
- 品牌名称
- JRC
- 商品型号
- NJM78M05DL1A-TE1
- 商品编号
- C5349996
- 商品封装
- TO-252
- 包装方式
- 编带
- 商品毛重
- 0.41克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 35V | |
| 输出电压 | 5V | |
| 输出电流 | 1.5A | |
| 电源纹波抑制比(PSRR) | 78dB@(120Hz) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 4.2mA | |
| 噪声 | 45uV | |
| 特性 | 过流保护；过热保护 | |
| 工作温度 | -40℃~+85℃@(Ta) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
NJM7800系列单片三端正电压稳压器采用新JRC平面外延工艺制造。这些稳压器采用内部限流、热关断和安全区补偿技术，使其基本不会损坏。如果配备足够的散热片，它们可以提供超过1A的输出电流。它们旨在作为固定电压稳压器，广泛应用于各种领域，包括本地（板上）稳压，以消除与单点稳压相关的配电问题。除了用作固定电压稳压器外，这些器件还可以与外部元件配合使用，以获得可调的输出电压和电流。
商品特性
- 内部短路电流限制
- 内部热过载保护
- 出色的纹波抑制能力
- 保证1.5A输出电流
- 封装外形：TO - 220F、TO - 252
- 双极技术
