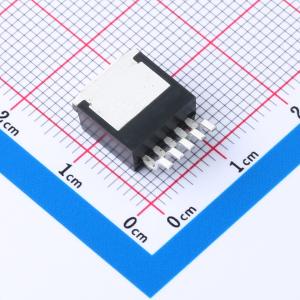

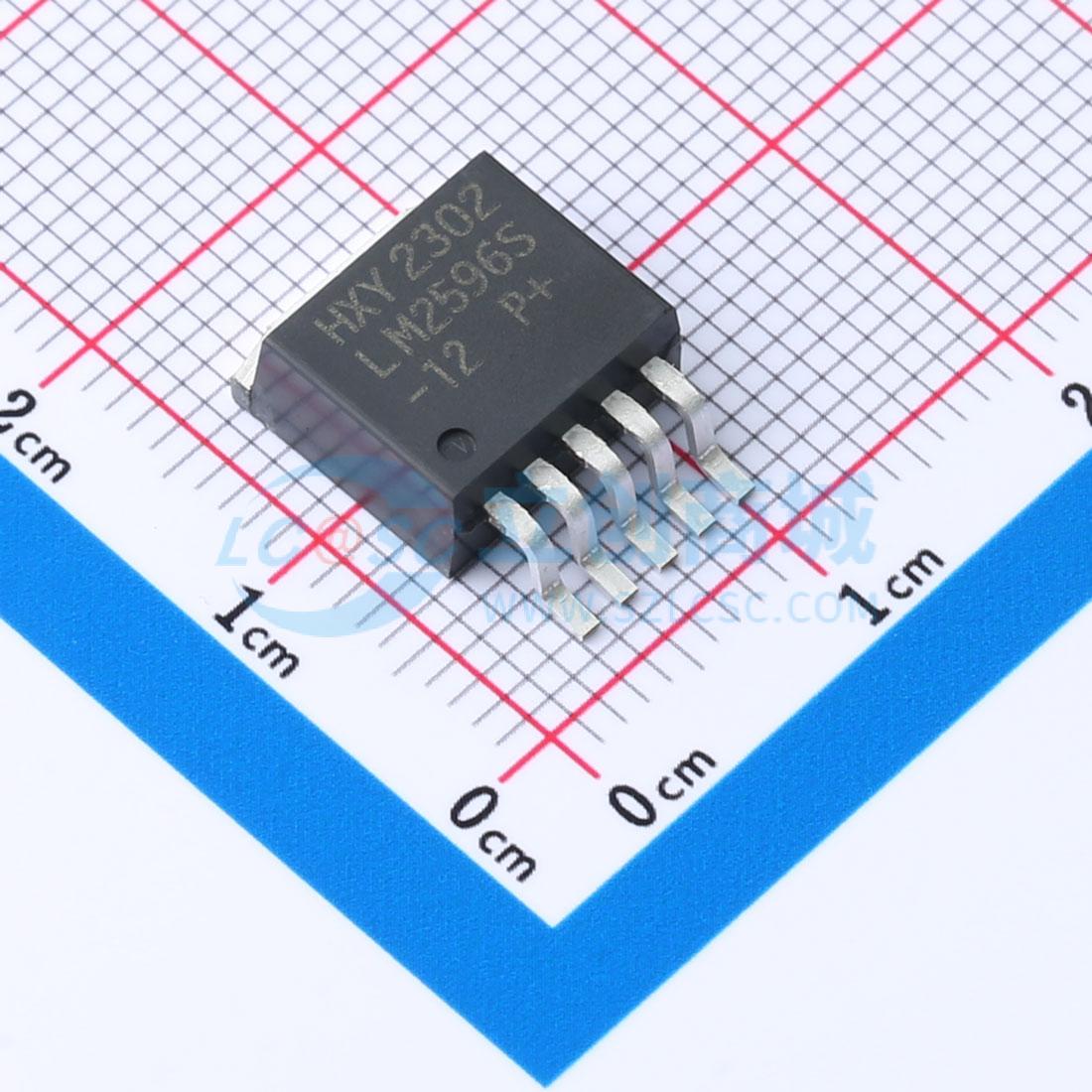

LM2596S-12
降压型 3.5A 15V~45V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款高性能DC-DC电源芯片采用紧凑型TO263-5L封装，专为高效能、宽电压输入应用设计。作为一款高品质的降压型电源管理组件，它能够在高达40V的输入电压下稳定输出12V电压，并具备强大的电流处理能力，可提供连续最大3.5A的输出电流。该芯片凭借其出色的动态响应性能、高效率及完善的保护机制，在通信系统等领域中表现出色，确保在高功率需求场景下实现稳定的电压转换与供电，是提升系统效能和能源利用率的理想选择。
- 商品型号
- LM2596S-12
- 商品编号
- C5349986
- 商品封装
- TO-263-5L
- 包装方式
- 编带
- 商品毛重
- 2.14克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 15V~45V | |
| 输出电压 | 12V | |
| 输出电流 | 3.5A | |
| 开关频率 | 150kHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 5mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 固定 | |
| 功能特性 | 过流保护 |
商品概述
LM2596S系列是一系列易于使用的固定和可调降压开关稳压器。该系列器件提供3.3V、5V、12V固定输出电压版本以及一个可调输出版本。两种版本均能驱动3.5A负载，并具备优异的线路和负载调整率。这些稳压器仅需最少的外部元件，使用简单，且包含内部频率补偿和固定频率振荡器。在规定的输入电压和输出负载条件下，输出电压保证在±3%的容差范围内。振荡器频率保证在±15%的容差范围内。器件包含外部关断功能，其典型待机电流为80 μA。自我保护功能包括用于输出开关的两级降频电流限制以及过温关断，可在故障条件下提供全面保护。
商品特性
- 提供3.3V、5V、12V固定输出电压及可调输出版本
- 输出电压可在1.23V至37V范围内调节
- 内部振荡器固定频率为150kHz
- 保证3.5A输出负载电流
- 输入电压范围高达45V
- 低功耗待机模式，静态电流IQ典型值为80 μA
- 具备TTL关断能力
- 优异的线路和负载调整率
- 仅需4个外部元件
- 高效率
- 具备热关断和电流限制保护
应用领域
- 简单高效降压稳压器
- 板卡开关稳压器
- 正负电压转换器
- 液晶显示器与液晶电视
- DVD录像机与等离子电视
