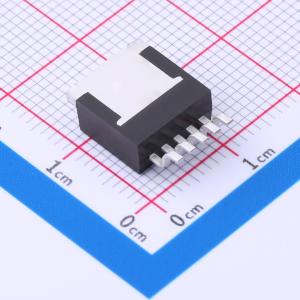

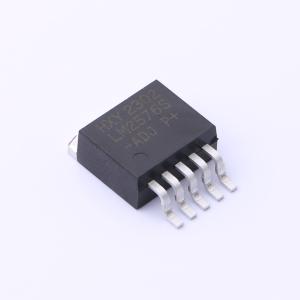

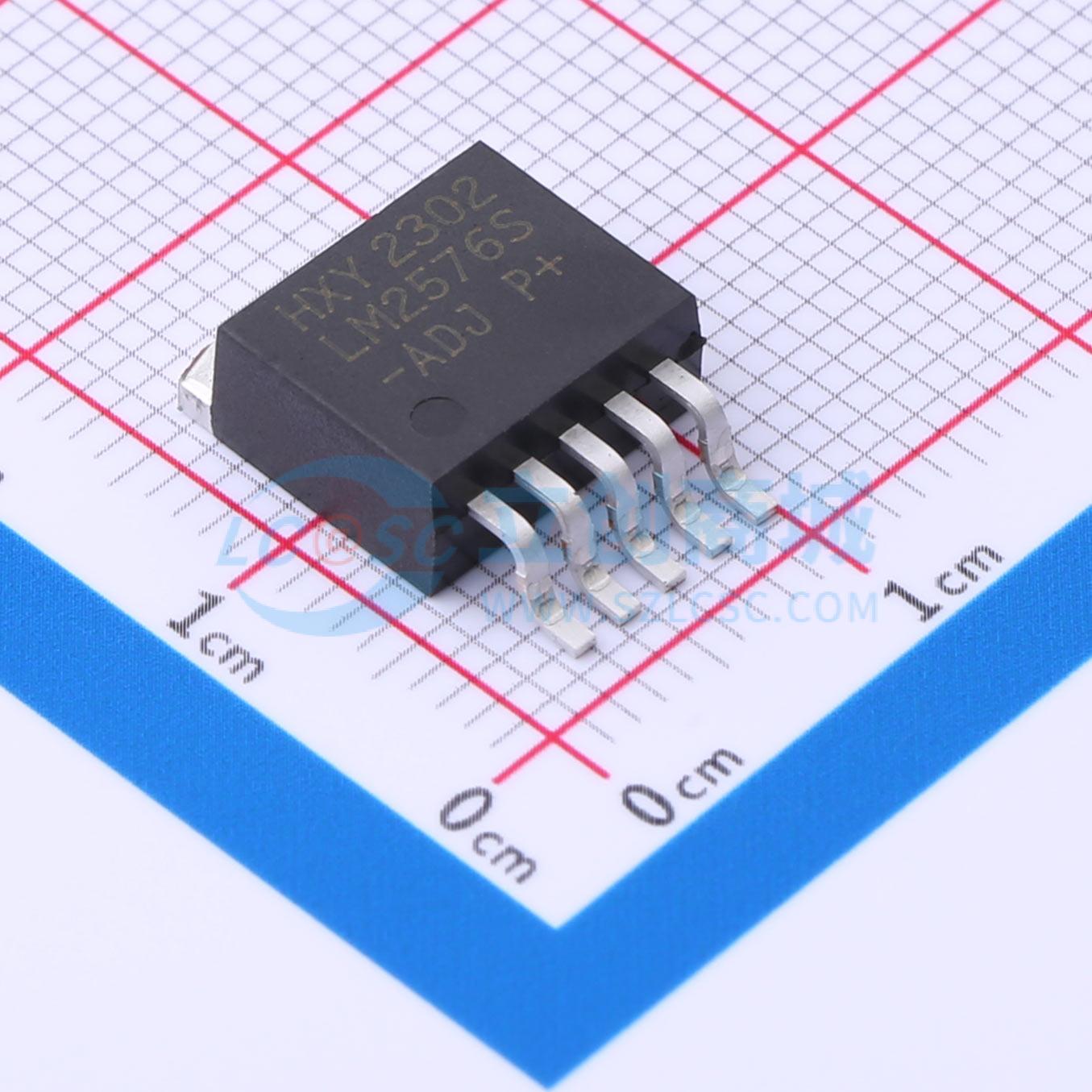

LM2576S-ADJ
降压型 3.5A 40V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款DC-DC电源芯片为降压型，支持40V宽输入电压，可调输出电压范围为1.23V至37V。适用于多种设备供电，如通信设备、医疗设备、家用电器等。具备高效、稳定、节能的特点，可满足不同应用场景的需求。
- 商品型号
- LM2576S-ADJ
- 商品编号
- C5349984
- 商品封装
- TO-263-5L
- 包装方式
- 编带
- 商品毛重
- 2.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 40V | |
| 输出电压 | 1.23V~37V | |
| 输出电流 | 3.5A | |
| 开关频率 | 47kHz~58kHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | - | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 5mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 过流保护 |
商品概述
LM2576系列是一系列易于使用的固定和可调降压开关模式电压稳压器。这些器件提供固定输出电压版本（3.3V、5V、12V）以及可调输出版本。两种版本均能够驱动2A负载，并具有出色的线路和负载调节性能。这些稳压器所需外部元件数量最少，使用简单，并包含内部频率补偿和固定频率振荡器。输出电压在规定的输入电压和输出负载条件下保证具有±3%的容差。振荡器频率保证为±15%的容差。包含外部关断功能，典型待机电流为8μA。自保护功能包括用于输出开关的两级频率降低电流限制，以及用于在故障条件下提供全面保护的过温关断。
商品特性
- 3.3V、5V、12V和可调输出版本
- 输出可从1.23V调整至37V
- 固定52kHz内部振荡器频率
- 保证2A输出负载电流
- 输入电压范围高达40V
- 低功耗待机模式，IQ典型值为8μA
- TTL关断能力
- 出色的线路和负载调节
- 仅需4个外部元件
- 高效率
- 热关断和电流限制保护
应用领域
- 高效降压稳压器
- 板载开关稳压器
- 正负转换器
- LCD显示器和LCD电视
- DVD录像机和PDP电视
- 电池充电器
- 为微处理器降压至3.3V
