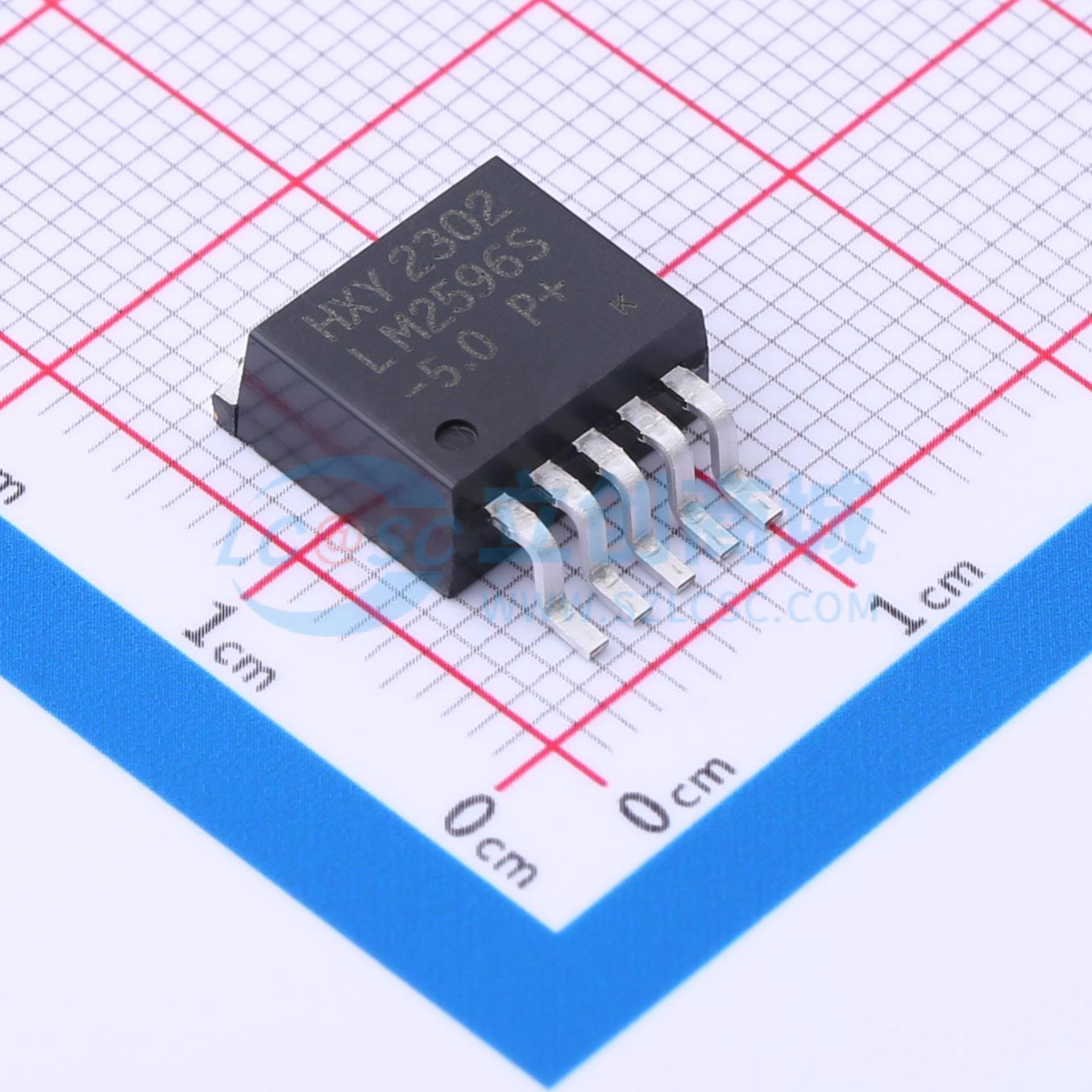

LM2596S-5.0
降压型 3.5A 7V~45V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款DC-DC电源芯片为降压型，具备可调输出功能。其输入电压高达40V，而输出电压可稳定在5V。适用于多种设备供电需求，如通信设备、家用电器等，确保稳定持续的电源供应，提高系统可靠性。
- 商品型号
- LM2596S-5.0
- 商品编号
- C5349985
- 商品封装
- TO-263-5L
- 包装方式
- 编带
- 商品毛重
- 2.13克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 7V~45V | |
| 输出电压 | 5V | |
| 输出电流 | 3.5A | |
| 开关频率 | 127kHz~173kHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | - | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 5mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 固定 | |
| 功能特性 | 过流保护 |
商品概述
LM2596S 系列是一类易于使用的固定及可调降压型开关稳压器。该系列器件提供 3.3V、5V、12V 固定输出电压版本以及一个可调输出版本。所有版本均能驱动 3.5A 负载，并具备优异的线路与负载调整率。这些稳压器所需外部元件极少，使用简便，且包含内部频率补偿和固定频率振荡器。在规定的输入电压和输出负载条件下，输出电压精度保证在 ±3% 容差范围内。振荡器频率保证在 ±15% 容差范围内。器件包含外部关断功能，其典型静态电流为 80 μA。自我保护功能包括用于输出开关的两级降频电流限制以及过温关断，可在故障条件下提供全面保护。
商品特性
- 提供 3.3V、5V、12V 固定输出电压及可调输出版本
- 输出电压可在 1.23V 至 37V 范围内调节
- 内部振荡器固定频率为 150KHz
- 保证 3.5A 输出负载电流
- 输入电压范围最高达 45V
- 低功耗待机模式，典型静态电流为 80 μA
- 支持 TTL 电平关断功能
- 优异的线路与负载调整率
- 仅需 4 个外部元件
- 高效率
- 具备热关断和电流限制保护
应用领域
- 简易高效降压稳压器
- 板载开关稳压器
- 正负电压转换器
- 液晶显示器和液晶电视
- DVD录像机和等离子电视
