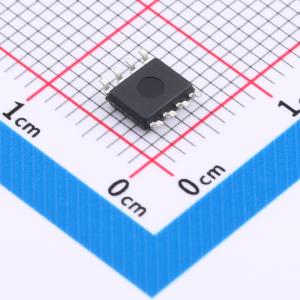

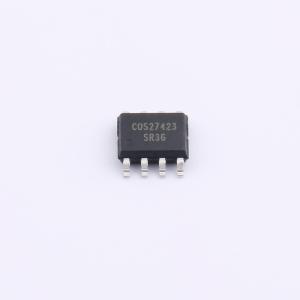

COS27423SR

描述: 4.5A，4.5V-25V，双反相，高速低功耗MOSFET低边驱动器，带使能，UVLO及过温保护功能
品牌名称: COSINE(科山芯创)
商品型号: COS27423SR
商品编号: C5334498
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.179875克(g)

商品参数

商品概述

每个驱动器的使能功能高峰值输出电流：4.5A 宽电源电压工作范围：4.5V至25V 高容性负载驱动能力：12ns内驱动1800pF（典型值）短延迟时间：36ns（典型值）匹配的上升/下降时间低输出阻抗：1.6Ω（典型值）低电源电流过温保护欠压锁定（UVLO）非重叠驱动技术输入可承受高达5V的负输入提供绿色SOP8、DIP8和DFN8封装

商品特性

高峰值输出电流：4.5A
宽电源电压工作范围：4.5V至25V
高容性负载驱动能力：12ns内驱动1800pF（典型值）
短延迟时间：36ns（典型值）
匹配的上升/下降时间
低输出阻抗：1.6Ω（典型值）
低电源电流
过温保护
欠压锁定（UVLO）
非重叠驱动技术
输入可承受高达5V的负输入
提供绿色SOP8、DIP8和DFN8封装

应用领域

开关模式电源
功率MOSFET驱动器
脉冲变压器驱动器
线路驱动器
CCD驱动器
D类开关放大器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	-
	负载类型	MOSFET
	驱动通道数	2
	灌电流(IOL)	4.5A
	拉电流(IOH)	4.5A

	属性	参数值
	工作电压	4.5V~25V
	上升时间(tr)	12ns
	下降时间(tf)	12ns
	特性	欠压保护(UVP)；过热保护(OPT)
	工作温度	-40℃~+125℃
