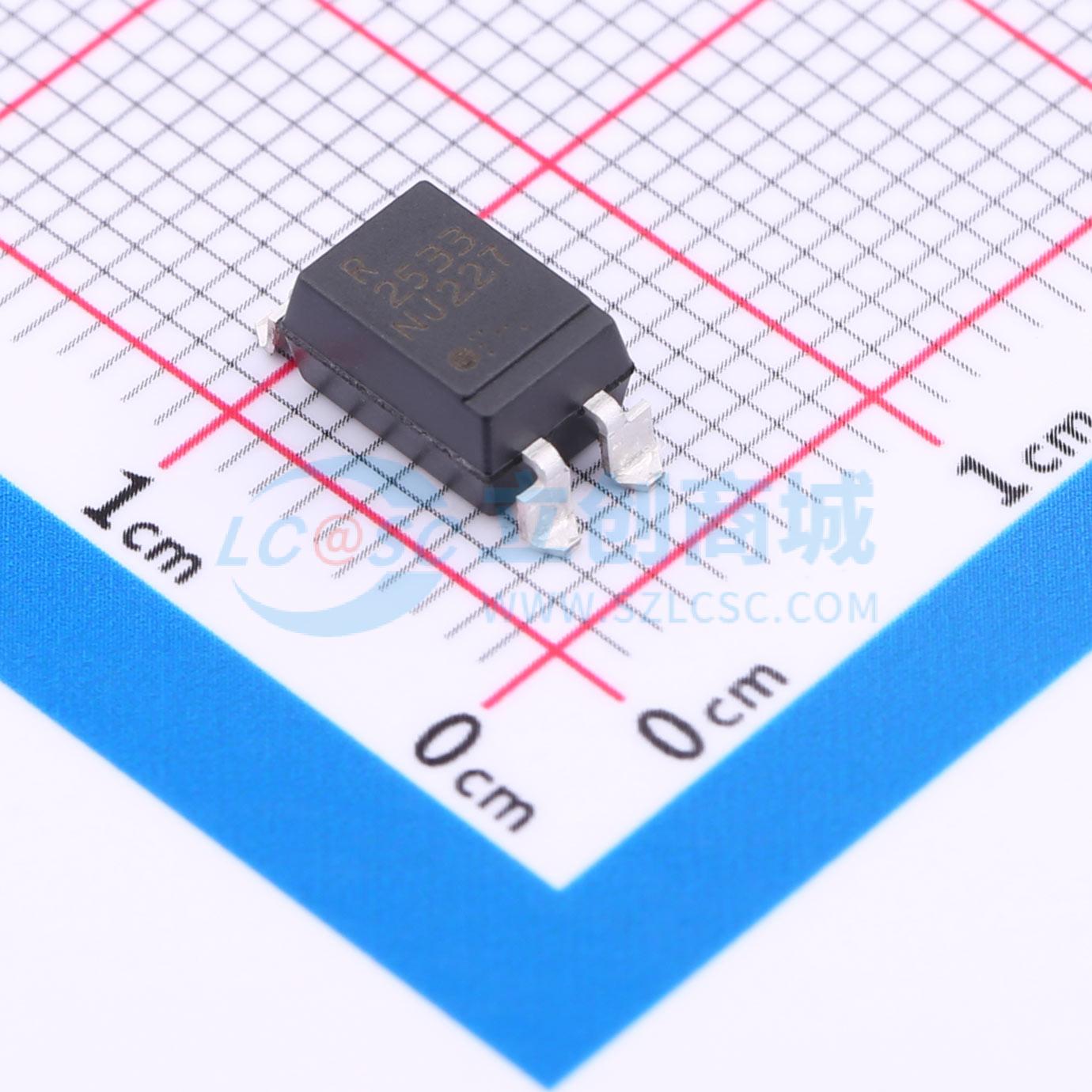

温馨提醒：图片仅供参考，商品以实物为准
PS2533L-1-F3-A
DC 5kV
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是光耦合隔离器，包含一个GaAs发光二极管和一个NPN硅达林顿连接光电晶体管。采用塑料DIP（双列直插式封装），另一种是用于表面贴装的引脚弯曲型（鸥翼型）。
- 品牌名称
- RENESAS(瑞萨)/IDT
- 商品型号
- PS2533L-1-F3-A
- 商品编号
- C5334517
- 商品封装
- DIP-4
- 包装方式
- 编带
- 商品毛重
- 0.28克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 达林顿晶体管 | |
| 正向压降(Vf) | 1.15V | |
| 输出电流 | 150mA | |
| 隔离电压(Vrms) | 5kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 350V |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 1V@1mA,2mA | |
| 上升时间(tr) | 100us | |
| 下降时间 | 100us | |
| 工作温度 | -55℃~+100℃ | |
| 电流传输比(CTR)最小值 | 1500% | |
| 电流传输比(CTR)最大值/饱和值 | 6500% | |
| 正向电流(If) | 80mA |
