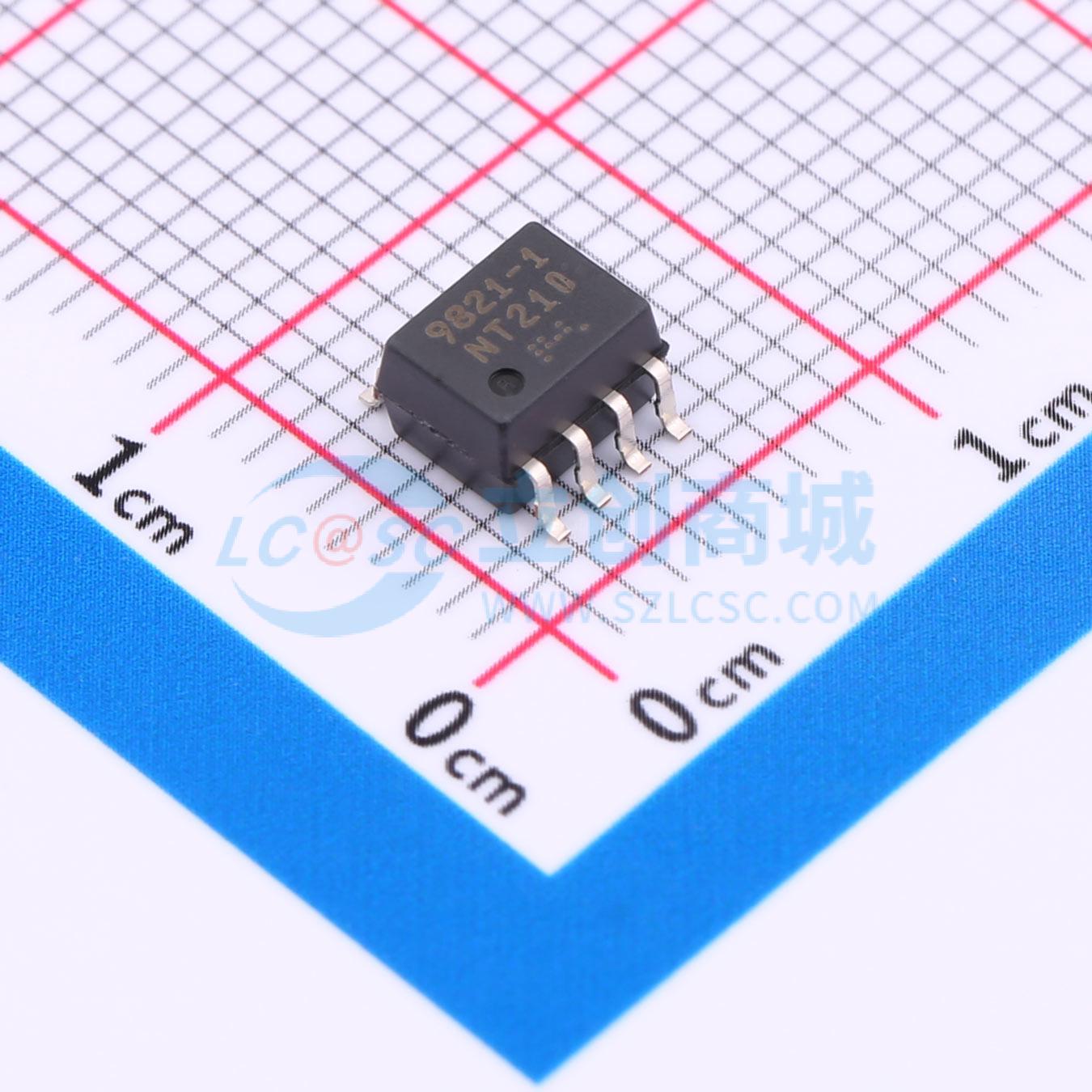

PS9821-1-F3-AX
PS9821-1-F3-AX
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是有源低电平型高速光电耦合器，输入侧使用AlGaAs发光二极管，输出侧使用包含光电二极管和信号处理器的光电探测器IC在同一芯片上。专为高共模瞬态抗扰度（CMR）和低脉冲宽度失真而设计，适用于高密度应用。
- 品牌名称
- RENESAS(瑞萨)/IDT
- 商品型号
- PS9821-1-F3-AX
- 商品编号
- C5334515
- 商品封装
- SSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.15克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | 2.7V~3.6V | |
| 隔离电压(Vrms) | 2.5kV | |
| CMTI(kV/us) | 20kV/us | |
| 传输速率 | 15Mbps | |
| 通道数 | 1 | |
| 工作温度 | -40℃~+85℃ | |
| 传播延迟 tpLH | 75ns |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpHL | 75ns | |
| 输入阈值电流(FH) | 12.5mA | |
| 输出电流 | 25mA | |
| 耗散功率(Pd) | 40mW | |
| 输出电压 | 7V | |
| 正向压降(Vf) | 1.65V | |
| 直流反向耐压(Vr) | 5V | |
| 正向电流(If) | 20mA |
