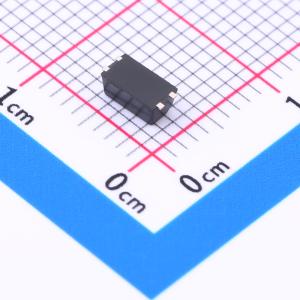

温馨提醒：图片仅供参考，商品以实物为准
PS2911-1-F3-AX
四引脚超小型扁平引脚封装光电耦合器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一种光耦合隔离器，在一个封装中包含一个砷化镓发光二极管和一个NPN硅光电晶体管，适用于高密度安装应用。提供了超小型扁平引脚封装，与PS28xx系列相比，安装面积减少了约30%。
- 品牌名称
- RENESAS(瑞萨)/IDT
- 商品型号
- PS2911-1-F3-AX
- 商品编号
- C5334506
- 商品封装
- SOP-4
- 包装方式
- 编带
- 商品毛重
- 0.12克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.1V | |
| 输出电流 | 40mA | |
| 隔离电压(Vrms) | 2.5kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 40V |
| 属性 | 参数值 | |
|---|---|---|
| 输出通道数 | 1 | |
| 集射极饱和电压(VCE(sat)) | 130mV@1mA,0.2mA | |
| 上升时间(tr) | 5us | |
| 下降时间 | 10us | |
| 工作温度 | -55℃~+100℃ | |
| 电流传输比(CTR)最小值 | 100% | |
| 电流传输比(CTR)最大值/饱和值 | 400% | |
| 正向电流(If) | 50mA |
