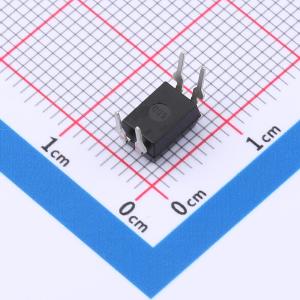

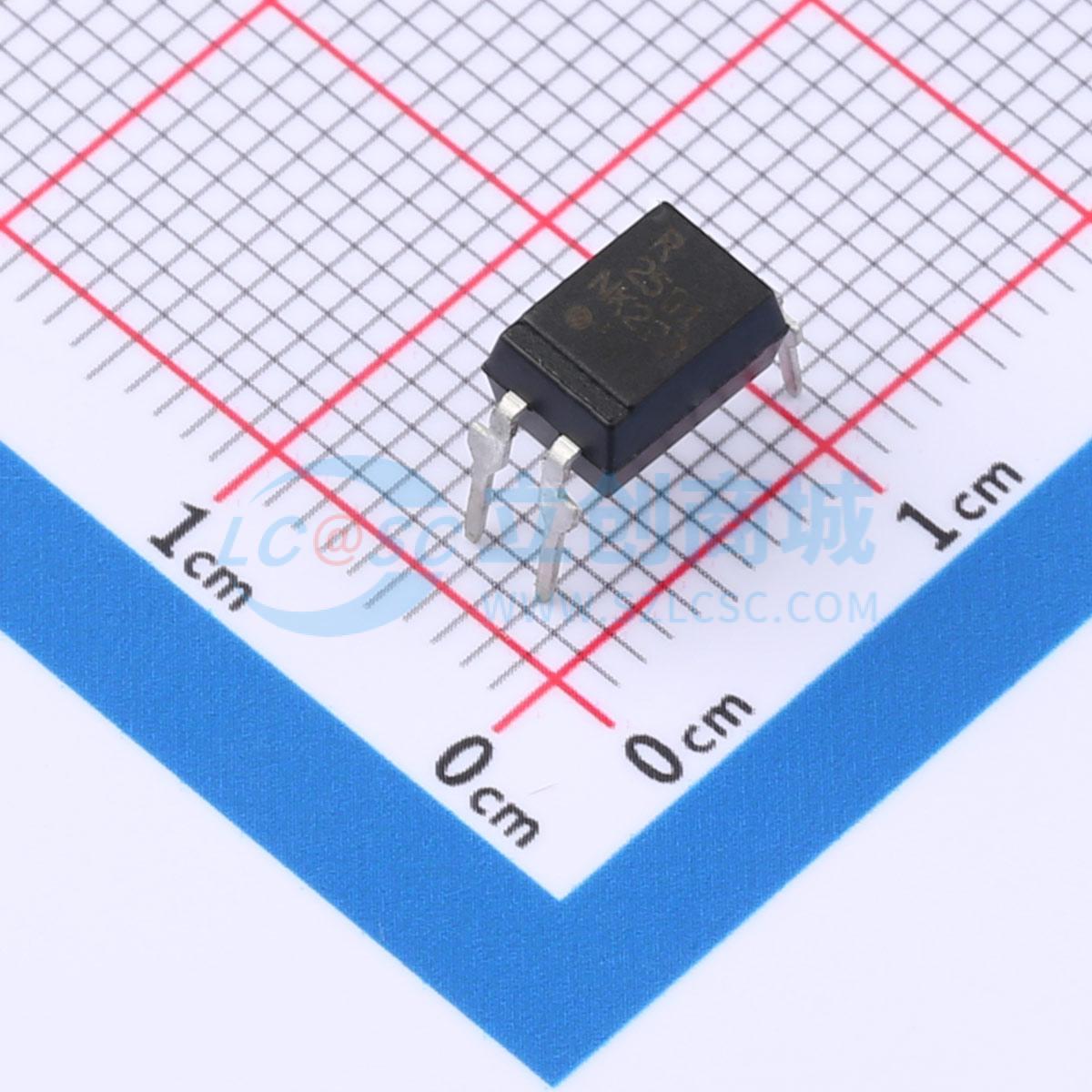

PS2501-1-A
高隔离电压单晶体管型光耦合隔离器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- RENESAS(瑞萨)/IDT
- 商品型号
- PS2501-1-A
- 商品编号
- C5334507
- 商品封装
- DIP-4
- 包装方式
- 管装
- 商品毛重
- 0.6克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.17V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 5kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 80V | |
| 输出通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 300mV@10mA,2mA | |
| 上升时间(tr) | 3us | |
| 下降时间 | 5us | |
| 工作温度 | -55℃~+100℃ | |
| 电流传输比(CTR)最小值 | 80% | |
| 电流传输比(CTR)最大值/饱和值 | 600% | |
| 正向电流(If) | 80mA | |
| 功能特性 | - |
商品概述
PS2501-1、-4以及PS2501L-1、-4是包含GaAs发光二极管和NPN硅光电晶体管的光电耦合隔离器。PS2501-1、-4采用塑料双列直插封装，而PS2501L-1、-4为表面贴装用的翼形引线弯曲类型。
商品特性
- 高隔离电压（BV = 5000 Vr.m.s.）
- 高集电极-发射极电压（V_CEO = 80V）
- 高速开关（tr = 3μs 典型值，tf = 5μs 典型值）
- 编带产品订购型号：PS2501L-1-F3：2000 件/卷
- 无铅产品
- 符合安全标准
- UL认证：UL1577，双重保护
应用领域
- 电源
- 电话/传真
- 工厂/办公设备
- 可编程逻辑控制器
