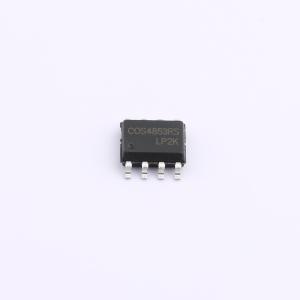

COS485RS
低功耗10Mbps RS-485/RS-422收发器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 低功耗、10Mbps、RS-485/RS-422收发器，适用于多点数据传输标准RS485应用。
- 品牌名称
- COSINE(科山芯创)
- 商品型号
- COS485RS
- 商品编号
- C5334495
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.177克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 4.5V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 数据速率 | 10Mbps | |
| 节点数 | - | |
| 静电保护 | - | |
| 工作温度 | -40℃~+85℃ |
商品概述
COS485是一款超低功耗差分总线/线路收发器，专为多点数据传输标准RS485应用而设计，具有扩展的共模范围：-7V至12V。它也满足RS422的要求。 驱动器和接收器具有三态输出，驱动器输出在整个共模范围内保持高阻抗。热关断电路可防止因总线争用或故障导致的过度功耗，该电路会强制驱动器输出进入高阻抗状态。 接收器具有故障保护功能，当输入开路或短路时，可保证输出为高电平状态。上电复位电路可使输出在电源电压稳定之前保持高阻抗状态。 COS485在不牺牲抗过载或ESD损坏能力的前提下，实现了显著的节能效果。它提供8引脚塑料SOP8、MSOP8和DFN3x3 - 8封装，工作环境温度范围为-40℃至+125℃。
商品特性
- 低静态电流：Icc = 330μA（典型值）
- 低关断电流：|Icc| < 1μA（最大值）
- 总线共模输入范围：-7V至12V
- 总线上设备之间的接地电位差：±7V
- 故障保护功能
- 总线无毛刺上电和掉电
- 过温保护
- 禁用或断电时驱动器输出高阻抗
- 总线上最多允许连接256个收发器
- 数据速率高达10Mbps
- 半双工收发器
- 小封装：SOP8/MSOP8/DFN8
应用领域
- 功率逆变器
- 电机控制
- 工业自动化电池供电应用
