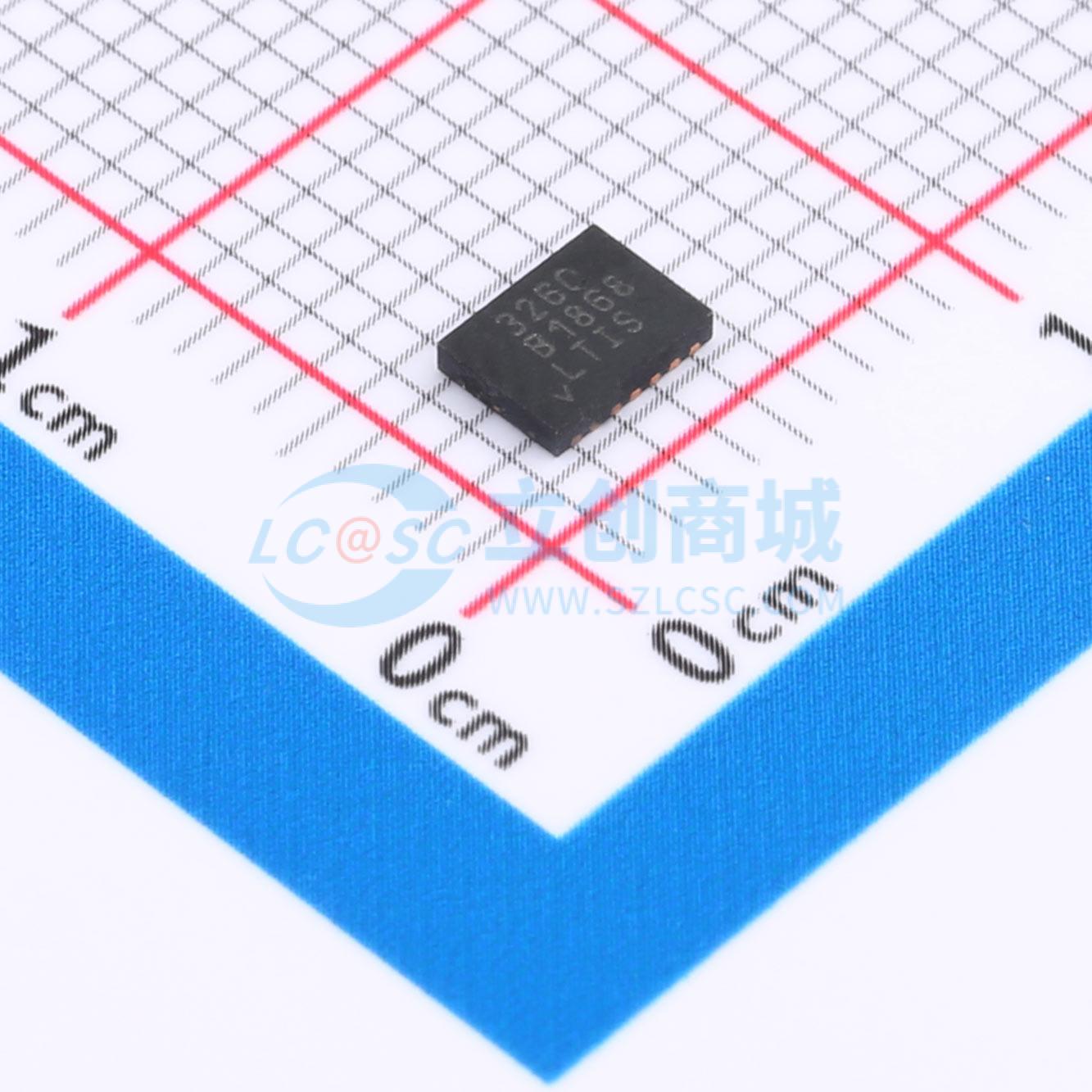

温馨提醒：图片仅供参考，商品以实物为准
LTC3260EDE#PBF
低噪声、双通道电源的负输出充电泵
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LTC3260EDE#PBF
- 商品编号
- C580707
- 商品封装
- DFN-14-EP(3x4)
- 包装方式
- 管装
- 商品毛重
- 0.08克(g)
商品参数
参数完善中
商品概述
LTC3260是一款低噪声双极性输出电源，包含一个带正负LDO稳压器的反相电荷泵。电荷泵可在4.5V至32V的宽输入范围内工作，能够提供高达100mA的输出电流。每个LDO稳压器可提供高达50mA的输出电流。负LDO后置稳压器由电荷泵输出供电。可使用外部电阻分压器调节LDO输出电压。 电荷泵采用低静态电流突发模式或低噪声恒定频率模式。在突发模式下，电荷泵VOUT调节至 -0.94·VIN，当两个LDO稳压器都开启时，LTC3260仅消耗100µA的静态电流。在恒定频率模式下，电荷泵产生等于 -VIN的输出，并以固定的500kHz运行，或使用外部电阻将频率编程为50kHz至500kHz之间的某个值。LTC3260提供低外形（0.75mm）3mm x 4mm 14引脚DFN和散热增强型16引脚MSOP封装。
商品特性
- 输入电压范围：4.5V至32V，反相电荷泵可产生 -VIN
- 电荷泵输出电流高达100mA
- 低噪声负LDO后置稳压器（最大ILDO– = 50mA）
- 低噪声独立正LDO稳压器（最大ILDO+ = 50mA）
- 两个LDO稳压器开启时，突发模式下静态电流为100µA
- 50kHz至500kHz可编程振荡器频率
- 与陶瓷电容配合使用时稳定
- 短路/热保护
- 低外形3mm×4mm 14引脚DFN和散热增强型16引脚MSOP封装
- 通过AEC-Q100汽车应用认证
应用领域
- 低噪声双极性/反相电源
- 工业/仪器仪表
- 低噪声偏置发生器
- 便携式医疗设备
- 便携式仪器
