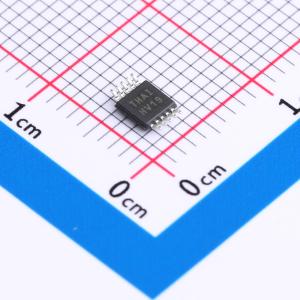

LTC3401EMS#TRPBF

1A、3MHz 微功耗同步升压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 1A、3MHz 微功率同步升压型转换器
品牌名称: ADI(亚德诺)
商品型号: LTC3401EMS#TRPBF
商品编号: C580714
商品封装: MSOP-10
包装方式: 编带
商品毛重: 0.09克(g)

商品参数

商品概述

LTC3401 是一种高效率、固定频率的升压 DC/DC 转换器，其工作输入电压低于 1V。包含一个 0.16Ω 的 N 沟道 MOSFET 开关和一个 0.18Ω 的 P 沟道同步整流器。通过外部时序电阻可编程设置高达 3MHz 的开关频率，并且振荡器可以与外部时钟同步。外部肖特基二极管是可选的，但会略微提高效率。

在突发模式下，静态电流仅为 38μA，从而最大化了便携式应用中的电池寿命。突发模式操作由用户控制，可以通过将 MODE/SYNC 引脚拉高来启用。如果 MODE/SYNC 引脚有外部时钟信号或被拉低，则启用固定频率切换。

其他特性包括 1μA 关断电流、防振铃控制、开漏电源良好输出、热关断和电流限制。LTC3401 采用 10 引脚增强型 MSOP 封装。对于需要更高电流的应用，应使用额定 2A 的 LTC3402 同步升压转换器。对于需要 VOUT < 2.6V 的应用，应使用 LTC3423。

应用领域

寻呼机
手持仪器
无绳电话
无线手持设备
GPS接收器
电池备份
CCFL背光灯

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	500mV~5.5V
	输出电压	2.6V~5.5V
	输出电流	1A
	开关频率	300kHz~3MHz
	工作温度	-40℃~+85℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	38uA
	开关管(内置/外置)	内置
	输出类型	可调
