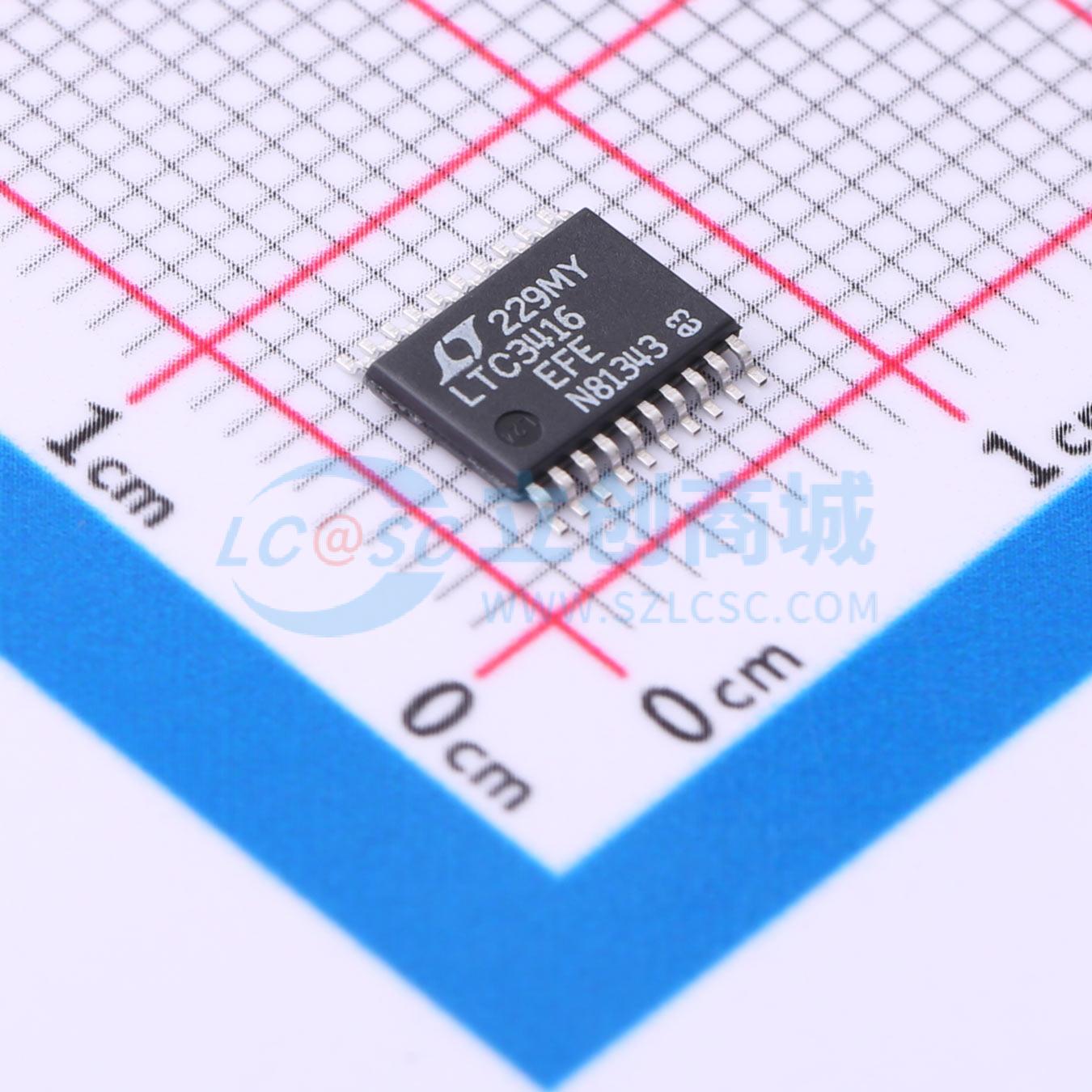

温馨提醒：图片仅供参考，商品以实物为准

LTC3416EFE#PBF

具跟踪功能的 4A、4MHz、单片式同步降压型稳压器

品牌名称: ADI(亚德诺)
商品型号: LTC3416EFE#PBF
商品编号: C580726
商品封装: TSSOP-20
包装方式: 管装
商品毛重: 1.2克(g)

商品参数

商品概述

一款高效单片同步降压 DC/DC 转换器，采用恒频电流模式架构。其输入电压范围为 2.25V 至 5.5V，可提供 0.8V 至 5V 的稳压输出电压，最大输出电流可达 4A。导通电阻为 67mΩ 的内部同步功率开关提高了效率，无需外部肖特基二极管。开关频率由外部电阻设定。100%占空比可实现低压差运行，延长便携式系统的电池续航时间。OPTI-LOOP 补偿可在广泛的负载和输出电容范围内优化瞬态响应。

该转换器工作在强制连续模式下，可跟踪另一个电源轨。强制连续模式可降低噪声和射频干扰，并提供出色的瞬态响应。过流比较器提供故障保护，可调补偿可在广泛的负载和输出电容范围内优化瞬态响应。

商品特性

高效率：高达 95%
4A 输出电流
低 RDS(ON) 内部开关：67mΩ
跟踪输入，便于实现电源排序
可编程频率：300kHz 至 4MHz
2.25V 至 5.5V 输入电压范围
±2% 输出电压精度
0.8V 参考电压，可实现低输出电压
低压差运行：100% 占空比
电源正常输出电压监控
过温保护
采用 20 引脚热增强型 TSSOP 封装

应用领域

便携式仪器
笔记本电脑
分布式电源系统
电池供电设备
负载点 (POL) 板级电源

数据手册PDF

放大查看下载PDF

交货周期

订货39-41个工作日

购买数量

(74个/管，最小起订量 1036 个)

个

起订量：1036 个74个/管

总价金额：

￥ 0.00

近期成交5单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.25V~5.5V
	输出电压	800mV~5V
	输出电流	4A
	开关频率	1MHz

	属性	参数值
	工作温度	-40℃~+85℃@(TA)
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	开关管(内置/外置)	内置
	输出类型	可调
