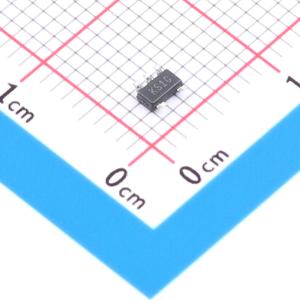

温馨提醒：图片仅供参考，商品以实物为准

LTC3406ES5-1.2#TRMPBF

采用 ThinSOT 封装的 1.5MHz、600mA 同步降压型稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LTC 3406 - 1.2是一款采用恒定频率、电流模式架构的高效单片同步降压稳压器。工作时的电源电流仅为20μA，关断时降至<1μA。2.5V至5.5V的输入电压范围使LTC3406 - 1.2非常适合单节锂离子电池供电的应用
品牌名称: ADI(亚德诺)
商品型号: LTC3406ES5-1.2#TRMPBF
商品编号: C580718
商品封装: TSOT-23-5
包装方式: 编带
商品毛重: 0.041克(g)

商品参数

商品概述

LTC3406-1.2是一款高效的单片同步降压稳压器，采用恒频、电流模式架构。工作时的电源电流仅为20μA，关断时降至<1μA。2.5V至5.5V的输入电压范围使LTC3406-1.2非常适合单节锂离子电池供电的应用。100%占空比可实现低压差工作，延长便携式系统的电池使用寿命。自动突发模式操作可进一步提高轻载时的效率。开关频率内部设定为1.5MHz，允许使用小型表面贴装电感和电容。内部同步开关提高了效率，无需外部肖特基二极管。LTC3406-1.2采用薄型（1mm）ThinSOT封装。

商品特性

高效率：高达90%
极低静态电流：仅2μA
当VIN = 3V时，输出电流为600mA
2.5V至5.5V输入电压范围
1.5MHz恒频工作
无需肖特基二极管
关断模式下电源电流<1μA
电流模式操作，具有出色的线路和负载瞬态响应
过温保护
薄型（1mm）ThinSOT封装

应用领域

手机
个人信息设备
无线和DSL调制解调器
数码相机
MP3播放器
便携式仪器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.5V~5.5V
	输出电压	1.2V
	输出电流	600mA
	开关频率	1.5MHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	20uA
	开关管(内置/外置)	内置
	输出类型	固定
