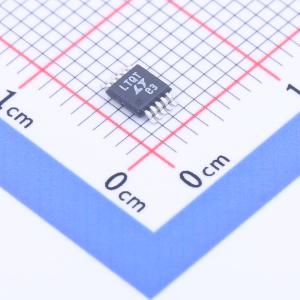

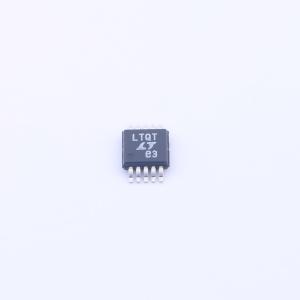

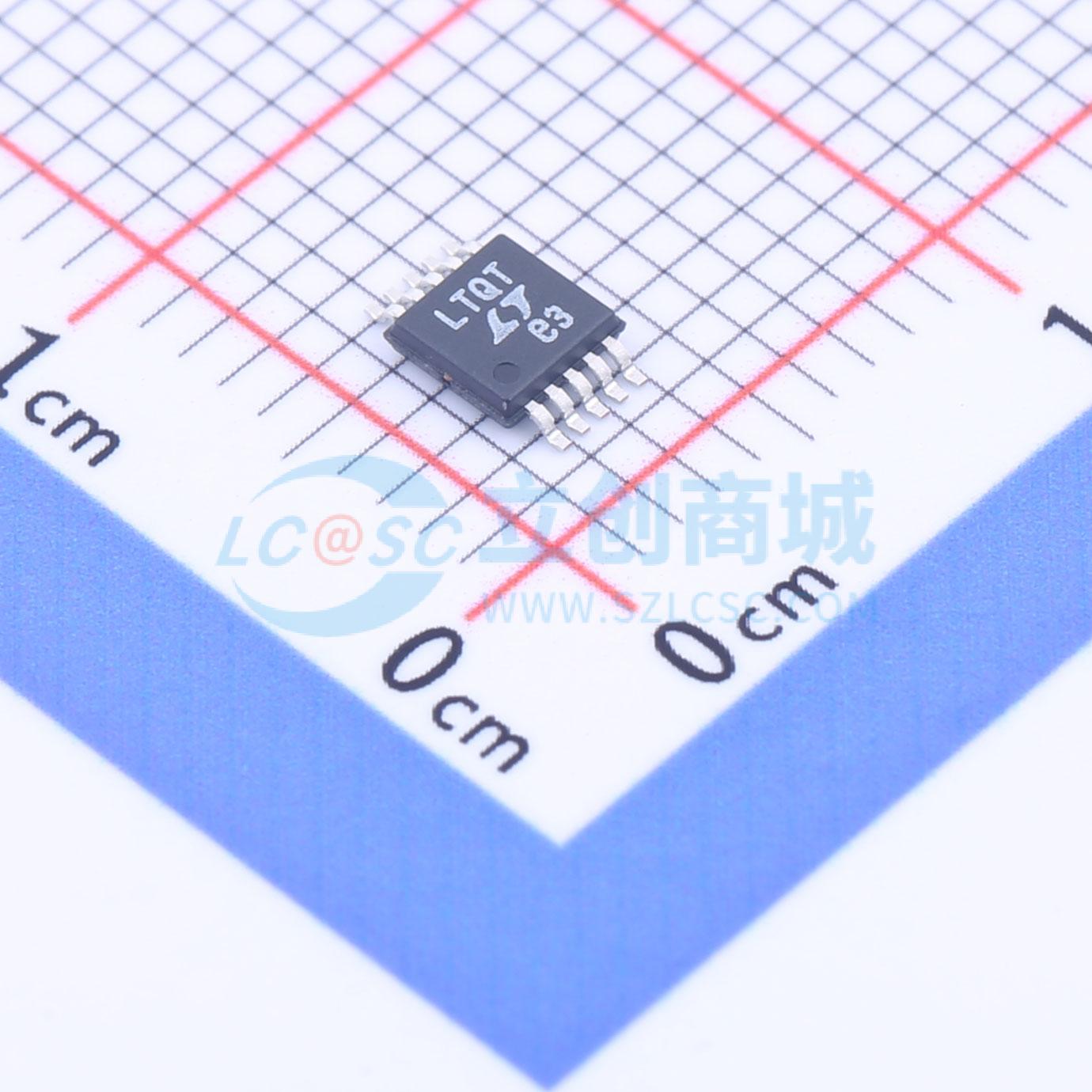

LTC3411EMS#PBF

1.25A、4MHz同步降压型DC/DC转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 降压-降压升压-开关稳压器-IC-正-可调式-0.8V-1-输出-1.25A-10-TFSOP-10-MSOP（0.118"-3.00mm-宽）
品牌名称: ADI(亚德诺)
商品型号: LTC3411EMS#PBF
商品编号: C580722
商品封装: MSOP-10
包装方式: 管装
商品毛重: 0.017克(g)

商品参数

商品概述

LTC3411是一款定频、同步降压型DC/DC转换器。它专为中功率应用而设计，输入电压范围为2.63V至5.5V，用户可配置的工作频率最高达4MHz，允许使用高度为2mm或更小的小型低成本电容器和电感器。输出电压可在0.8V至5V之间调节。内部同步0.11Ω功率开关的峰值电流额定值为1.6A，可实现高效率。LTC3411的电流模式架构和外部补偿功能可在广泛的负载和输出电容范围内优化瞬态响应。 LTC3411可配置为自动节能的突发模式（Burst Mode）工作，当负载电流降至连续工作所需水平以下时，可降低栅极电荷损耗。为降低噪声和射频干扰，SYNC/MODE引脚可配置为脉冲跳跃模式或强制连续工作模式。为进一步延长电池使用寿命，在压差状态（100%占空比）下，P沟道MOSFET持续导通，静态电流低至60μA。在关断状态下，器件电流消耗<1μA。

商品特性

采用小型10引脚MSOP或DFN封装，可使用小型电容器和电感器
高频工作：最高达4MHz
高开关电流：1.6A
内部开关低RDS(ON)：0.110Ω
高效率：最高达95%
使用陶瓷电容时稳定
电流模式工作，具有出色的线路和负载瞬态响应
短路保护
低压差工作：100%占空比
低关断电流：IQ ≤ 1μA
低静态电流：60μA
输出电压可在0.8V至5V之间选择
突发模式工作
可与外部时钟同步

应用领域

笔记本电脑
数码相机
手机
手持仪器
板载电源

数据手册PDF

放大查看下载PDF

优惠活动

8.4折

购买数量

(50个/管，最小起订量 1 个)

个

起订量：1 个50个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.625V~5.5V
	输出电压	800mV~5V
	输出电流	1.25A
	开关频率	1MHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	60uA
	开关管(内置/外置)	内置
	输出类型	可调
