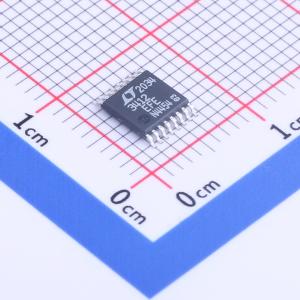

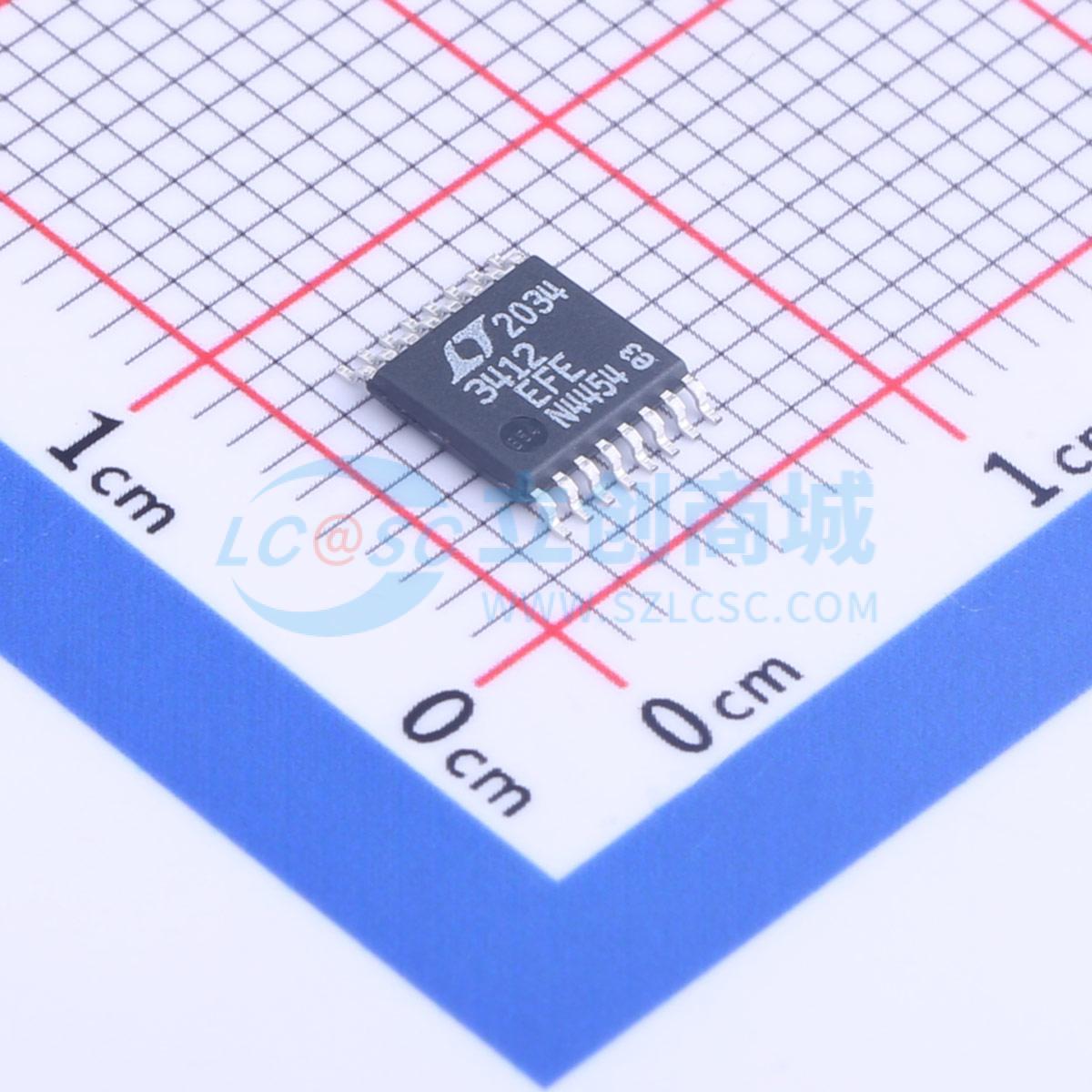

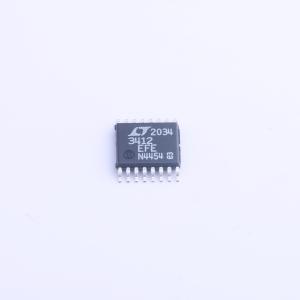

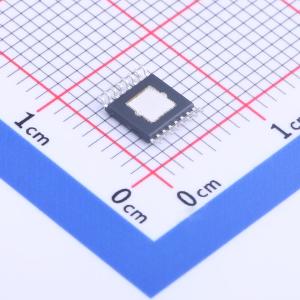

LTC3412EFE#TRPBF

2.5A, 4MHz, 单片同步降压稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LTC3412是一款高效的单片式同步降压型DC/DC转换器，采用恒定频率、电流模式架构。它的输入电压范围为2.625V至5.5V，可提供0.8V至5V的可调稳压输出电压，同时输出电流最高可达2.5A。内部同步功率开关的导通电阻为85mΩ，可提高效率，且无需外部肖特基二极管
品牌名称: ADI(亚德诺)
商品型号: LTC3412EFE#TRPBF
商品编号: C580724
商品封装: TSSOP-16-EP
包装方式: 编带
商品毛重: 0.25克(g)

商品参数

商品概述

LTC3412可配置为突发模式操作或强制连续操作。强制连续操作可降低噪声和射频干扰，而突发模式操作则通过减少轻载时的栅极电荷损耗来提供高效率。在突发模式操作中，突发钳位电平的外部控制允许根据应用要求调整输出电压纹波。为进一步延长电池使用寿命，P沟道MOSFET在压差状态下（占空比100%）持续导通。

商品特性

高效率：高达95%
2.5A输出电流
低静态电流：62µA
低RDS(ON)内部开关：85mΩ
可编程频率：300kHz至4MHz
无需肖特基二极管
±2%输出电压精度
0.8V基准电压允许低输出电压
可选强制连续/突发模式操作，突发钳位可调
可同步开关频率
低压差操作：占空比100%
电源正常输出电压监控
过温保护
提供16引脚热增强型TSSOP和QFN封装

应用领域

便携式仪器
电池供电设备
笔记本电脑
分布式电源系统
移动电话
数码相机

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.625V~5.5V
	输出电压	800mV~5V
	输出电流	2.5A
	开关频率	4MHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	62uA
	开关管(内置/外置)	内置
	输出类型	可调
