温馨提醒：图片仅供参考，商品以实物为准

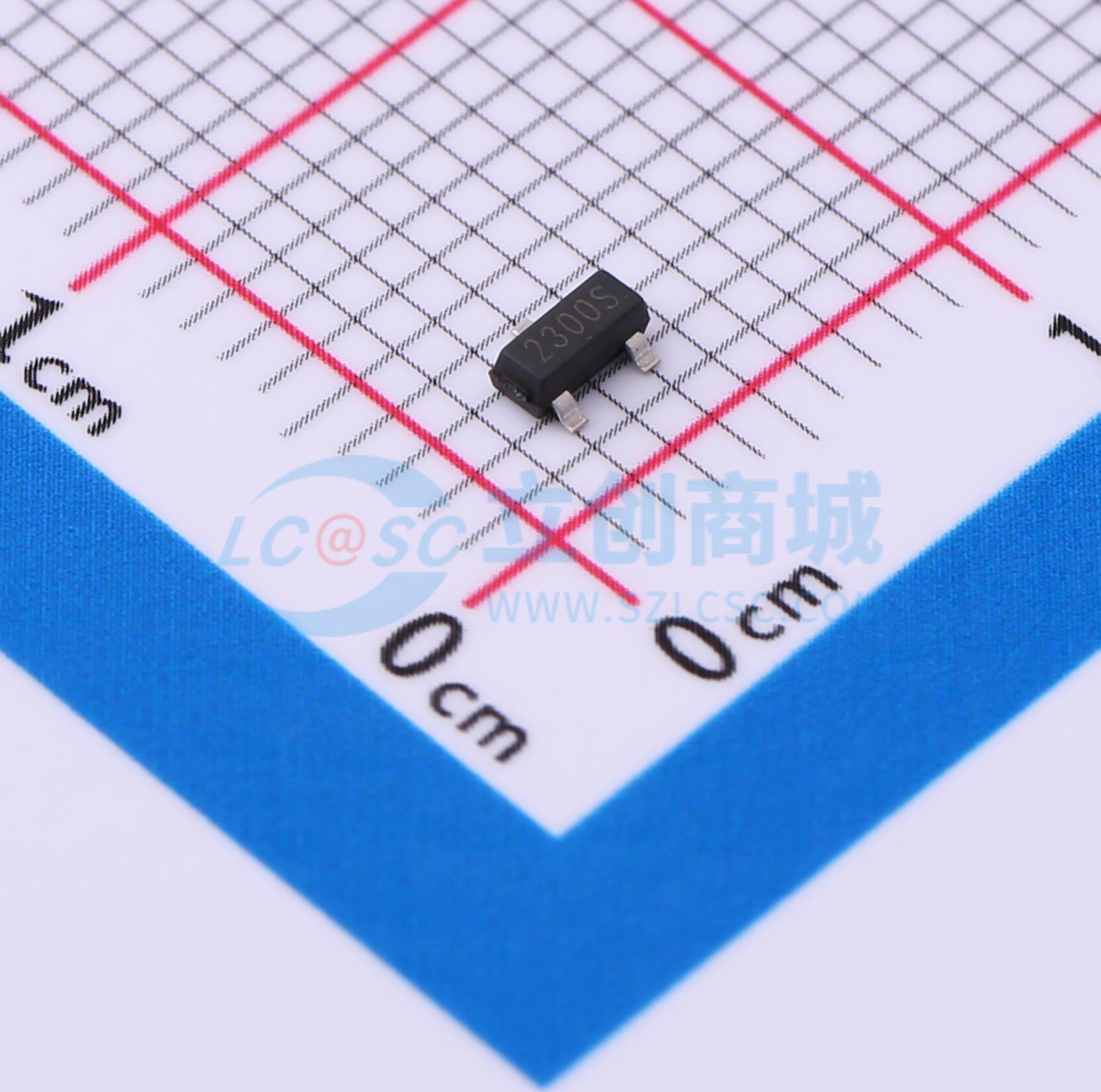

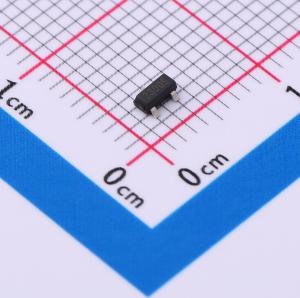

SI2300A
耐压:20V 电流:4A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 特性：20V, 6A。 RDS(on)=Typ 19mΩ @ VGS = 4.5V。 RDS(on)=Typ 22mΩ @ VGS = 2.5V。 SOT23。应用：电池保护。 负载开关
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- SI2300A
- 商品编号
- C5310969
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.031克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 4A | |
| 导通电阻(RDS(on)) | 23mΩ@4.5V | |
| 耗散功率(Pd) | 1W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 900mV | |
| 栅极电荷量(Qg) | 4.2nC@10V | |
| 输入电容(Ciss) | 482pF | |
| 反向传输电容(Crss) | 52pF | |
| 工作温度 | -55℃~+150℃ | |
| 输出电容(Coss) | 85pF |
商品特性
- 20V、6A
- 当VGS = 4.5V时,RDS(导通)典型值为19mΩ
- 当VGS = 2.5V时,RDS(导通)典型值为22mΩ
- SOT23封装
应用领域
- 电池保护
- 负载开关
- 电源管理
