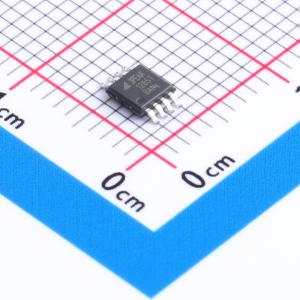

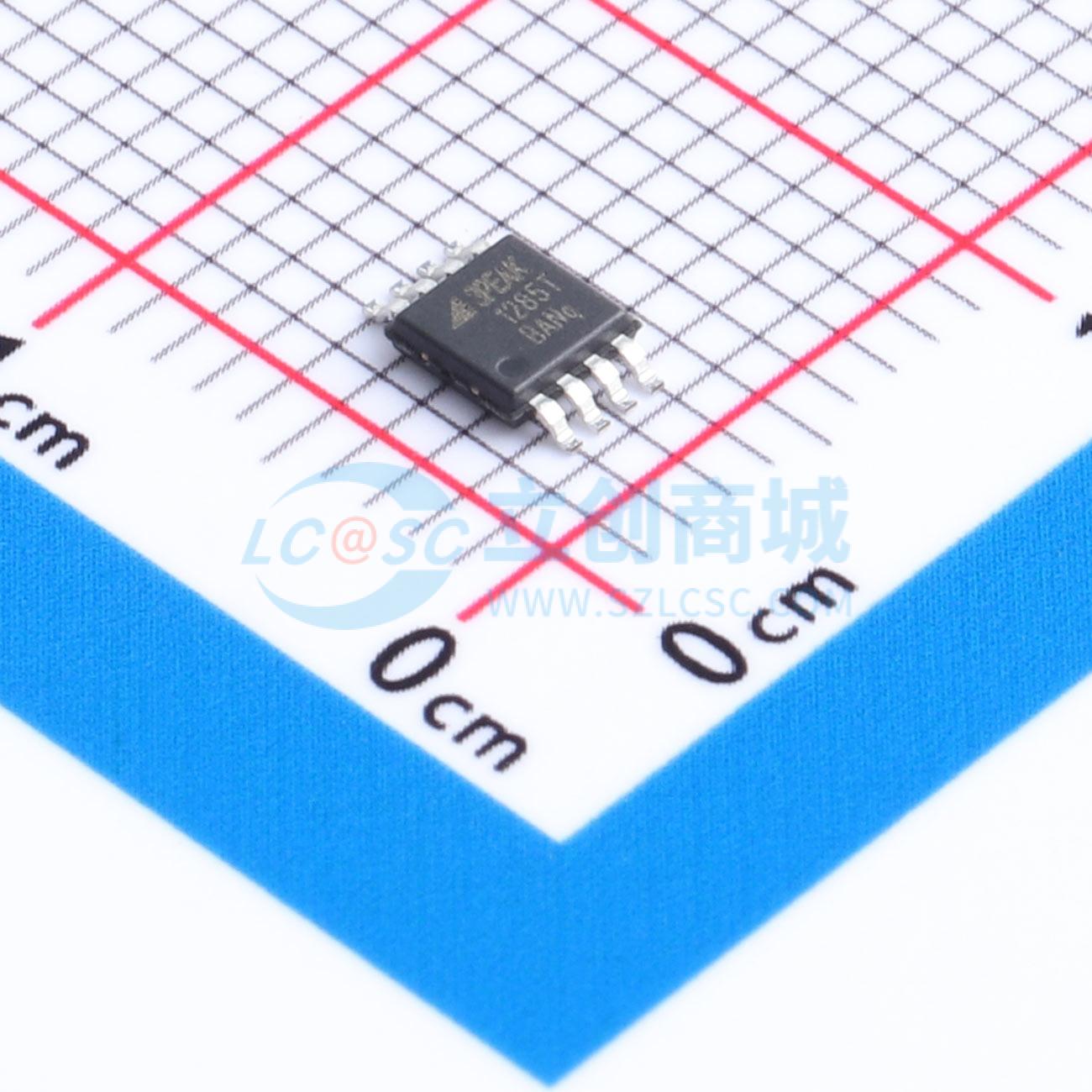

温馨提醒：图片仅供参考，商品以实物为准
TPA1285T-VR-S
高精度、高压、2通道电流检测放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 高精度、高共模电压、2通道高端电流检测放大器具有非常高的精度规格，Vos小于100 μV（最大值），增益误差小于0.5%（最大值）。有三种固定增益可供选择：20 V/V、50 V/V和100 V/V。零漂移架构的低失调可实现跨分流器的最大压降低至5 mV满量程的电流检测。 该放大器的输入共模电压范围为3.0 V至76 V，小信号带宽为80 kHz，非常适合与SAR ADC进行小信号调理接口。 该放大器在 -40℃ 至 +125℃ 的温度范围内具有突破性的性能。它具有零漂移核心，在整个工作温度范围和共模电压范围内的最大失调漂移为0.4 μV/℃。该放大器采用8引脚MSOP封装。
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPA1285T-VR-S
- 商品编号
- C5310984
- 商品封装
- MSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.14克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流感应放大器 | |
| 放大器数 | 2 | |
| 共模电压 | 3V~76V | |
| 增益 | 20V/V | |
| 带宽 | 60kHz | |
| 输入偏置电流(Ib) | 65uA | |
| 输入失调电压(Vos) | 10uV | |
| 工作温度 | -40℃~+125℃ | |
| 差分电压 | - | |
| 单电源电压 | 3V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 双电源电压(Vee~Vcc) | - | |
| 静态电流(Iq) | 750uA | |
| 输出电流 | - | |
| 输入失调电压温漂(Vos TC) | 0.4uV/℃ | |
| 输入失调电流(Ios) | 1.1uA | |
| 压摆率(SR) | 0.6V/us | |
| 共模抑制比(CMRR) | 125dB | |
| 噪声密度(eN) | 40nV/√Hz@1kHz | |
| 功能特性 | 高边检测；零漂移/自动稳零 |
商品概述
TPA1285 是一款高精度、高共模电压、双通道高侧电流检测放大器，具有极高的精度规格，其最大失调电压低于 100 μV，最大增益误差低于 0.5%。提供三种固定增益选项：20 V/V、50 V/V 和 100 V/V。其零漂移架构的低失调特性，使得在分流器上实现低至 5 mV 满量程压降的电流检测成为可能。该器件输入共模电压范围为 3.0 V 至 76 V，并具有 80 kHz 的小信号带宽，非常适合与 SAR ADC 进行小信号调理接口。TPA1285 在 −40°C 至 +125°C 的整个温度范围内提供突破性性能。它采用零漂移核心，在整个工作温度范围和共模电压范围内，最大失调漂移为 0.4 μV/°C。该器件采用 8 引脚 MSOP 封装。
商品特性
- 电压失调：±100 μV（最大值）
- 宽共模电压范围：3 V 至 76 V
- 电源电压：3 V 至 5.5 V
- 精度与零漂移性能：最大增益误差 ±0.5%（全温范围）；最大失调漂移 0.4 μV/°C（−40°C ~125°C）；最大增益漂移 10 ppm/°C
- 三种电压输出增益选项：TPA1285T：20 V/V；TPA1285F：50 V/V；TPA1285H：100 V/V
- 轨到轨输出
- 工业级工作温度范围：−40°C 至 125°C
- ESD 等级：坚固的 2.5 kV HBM，1.5 kV CDM
应用领域
- 电流检测（高侧）
- 电池充电器
- 电源管理
- 汽车电子
- 服务器背板
- 基站与电信设备
- 工业控制与自动化
