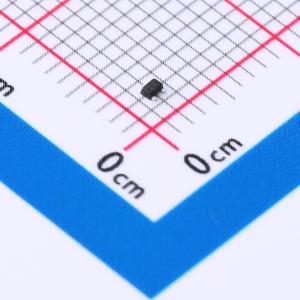

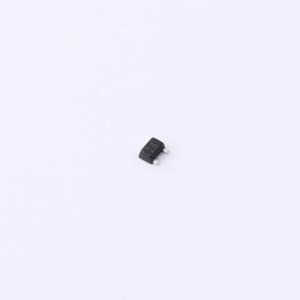

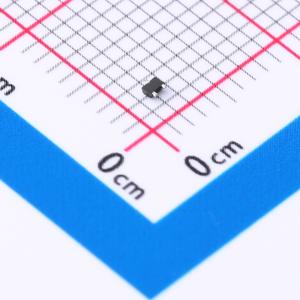

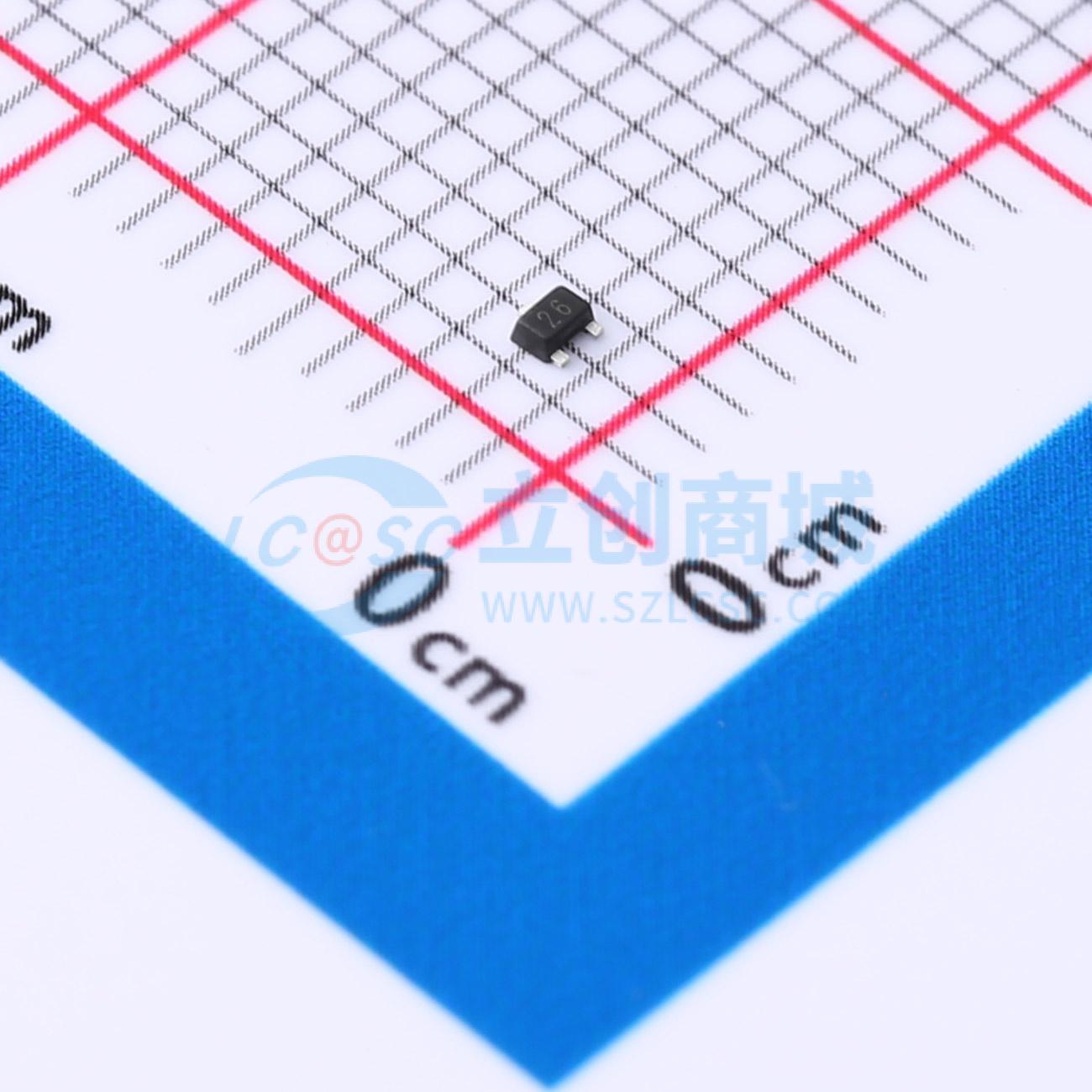

DTC144EM
数字晶体管（内置电阻）
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这种新型数字晶体管系列旨在取代单个器件及其外部电阻偏置网络。BRT（偏置电阻晶体管）包含一个带有由两个电阻组成的单片偏置网络的单个晶体管，即一个串联基极电阻和一个基极-发射极电阻。BRT 通过将这些单个组件集成到一个器件中，消除了这些组件。使用 BRT 可以降低系统成本和电路板空间。该器件采用 SOT-723 封装，专为低功率表面贴装应用而设计。
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- DTC144EM
- 商品编号
- C5311016
- 商品封装
- SOT-723
- 包装方式
- 编带
- 商品毛重
- 0.012克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字晶体管 | |
| 数量 | 1个NPN-预偏置 | |
| 集射极击穿电压(Vceo) | 50V | |
| 集电极电流(Ic) | 100mA | |
| 耗散功率(Pd) | 260mW | |
| 晶体管类型 | NPN | |
| 直流电流增益(hFE) | 80 |
| 属性 | 参数值 | |
|---|---|---|
| 最小输入电压(VI(on)) | 1.1V | |
| 最大输入电压(VI(off)) | 500mV | |
| 输出电压(VO(on)) | 200mV | |
| 输入电阻 | 47kΩ | |
| 电阻比率 | 1 | |
| 工作温度 | -55℃~+150℃ | |
| 集电极截止电流(Icbo) | 100nA |
商品概述
这款新型数字晶体管系列旨在替代单个器件及其外部电阻偏置网络。BRT（偏置电阻晶体管）包含一个带有由两个电阻组成的单片偏置网络的单晶体管，即一个串联基极电阻和一个基极 - 发射极电阻。BRT通过将这些单独的组件集成到单个器件中，从而省去了它们。使用BRT可以降低系统成本并减少电路板空间。该器件采用SOT - 723封装，专为低功率表面贴装应用而设计。
商品特性
- 简化电路设计
- 减少电路板空间
- 减少元件数量
- SOT - 723封装可采用波峰焊或回流焊
- 提供4mm规格、每卷8000个的编带包装
- 采用SOT - 723封装
