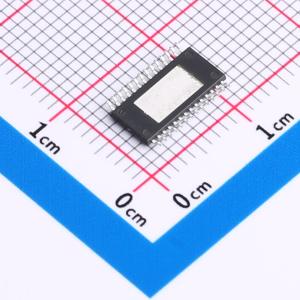

温馨提醒：图片仅供参考，商品以实物为准
BD16938AEFV-CE2
带SPI控制的8通道半桥驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- BD16938AEFV - C 是一款适用于汽车应用的 8 通道半桥驱动器。它可直接驱动小型直流有刷电机，每个输出端有三种控制模式（高电平、低电平和高阻抗）。微控制器（MCU）可通过 16 位串行外设接口（SPI）对该驱动器进行控制
- 品牌名称
- ROHM(罗姆)
- 商品型号
- BD16938AEFV-CE2
- 商品编号
- C5311024
- 商品封装
- VSSOP-28
- 包装方式
- 编带
- 商品毛重
- 0.21克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 有刷直流电机驱动芯片 | |
| 工作电压 | 3V~5.5V | |
| 接口类型 | SPI |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 10uA | |
| 工作温度 | -40℃~+125℃ |
商品概述
BD16938AEFV-C是一款适用于汽车应用的8通道半桥驱动器。它可直接驱动紧凑型直流有刷电机，每个输出可通过三种模式（高电平、低电平和高阻抗）进行控制。 微控制器（MCU）可通过16位串行外设接口（SPI）控制该驱动器。其额定绝对电压为40V，导通电阻低，采用紧凑型封装，有助于实现高可靠性、低能耗和低成本。
商品特性
- 通过AEC-Q100认证
- 8路1.0A DMOS半桥，具备三种模式输出控制（高电平、低电平和高阻抗）
- 低待机电流，内置针对输出反向电压的保护二极管
- VS电源级过流保护（OCP）
- VS电源级欠载检测（ULD）
- VS电源级具备OVDSEL模式的过压保护（OVP）
- VS电源级欠压锁定（UVLO）
- 热关断（TSD）、热警告（TW）
应用领域
- 汽车车身电子系统
- 暖通空调（HVAC）
- 车门后视镜
