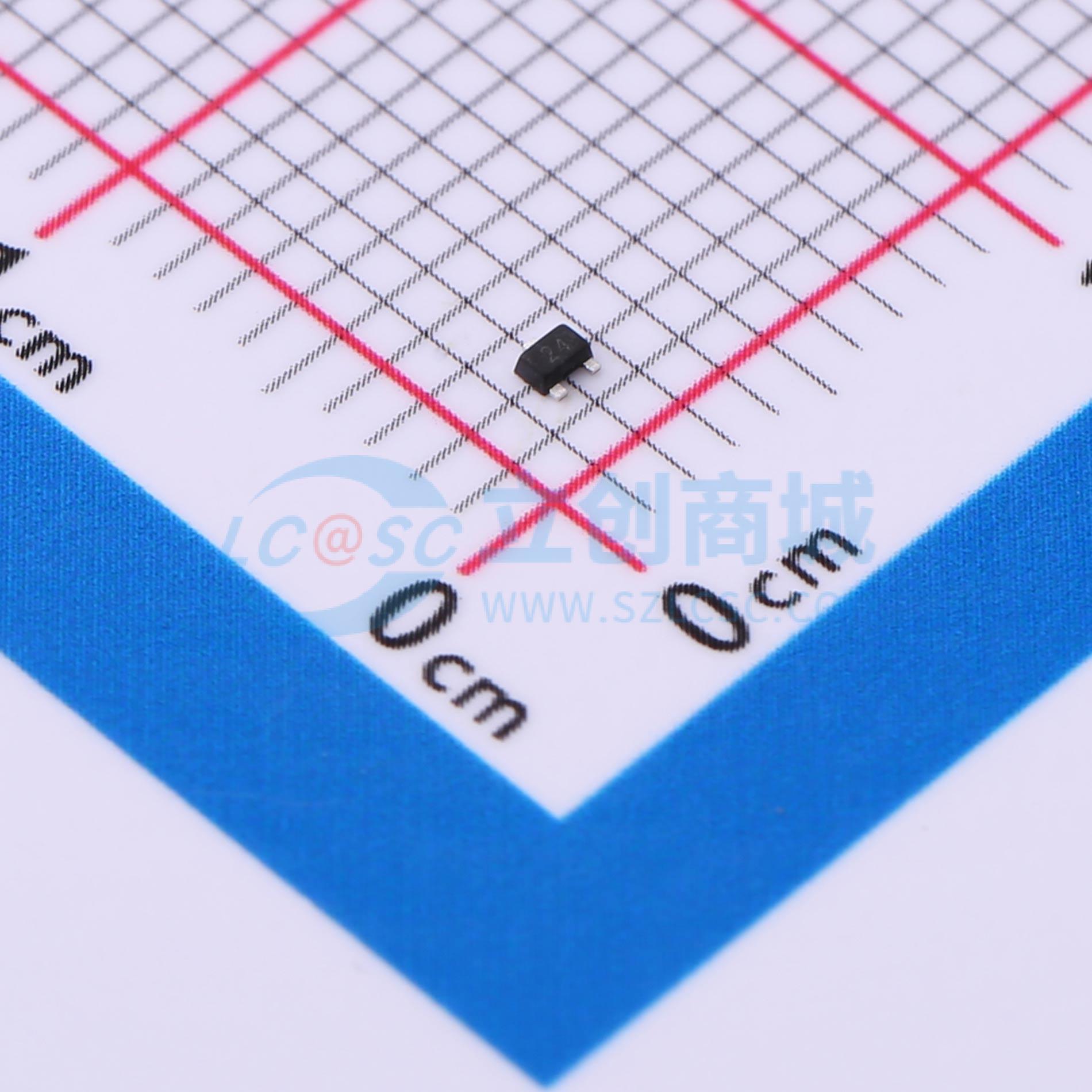

温馨提醒：图片仅供参考，商品以实物为准

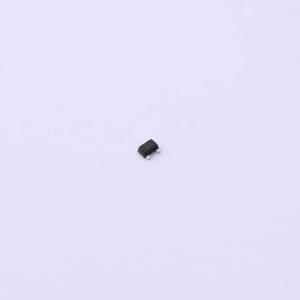

DTC114EM

数字晶体管（内置电阻）

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 这一系列数字晶体管旨在取代单个器件及其外部电阻偏置网络。BRT（偏置电阻晶体管）包含一个带有由两个电阻组成的单片偏置网络的单晶体管；一个串联基极电阻和一个基极-发射极电阻。BRT 通过将这些单独的组件集成到单个器件中来消除它们。使用 BRT 可以降低系统成本和电路板空间。该器件采用 SOT-723 封装，专为低功率表面贴装应用而设计。
品牌名称: TECH PUBLIC(台舟)
商品型号: DTC114EM
商品编号: C5311017
商品封装: SOT-723
包装方式: 编带
商品毛重: 0.012克(g)

商品参数

商品概述

这款新型数字晶体管系列旨在替代单个器件及其外部电阻偏置网络。BRT（偏置电阻晶体管）包含一个带有由两个电阻组成的单片偏置网络的单晶体管，即一个串联基极电阻和一个基极 - 发射极电阻。BRT通过将这些分立元件集成到单个器件中，从而省去了它们。使用BRT可以降低系统成本并节省电路板空间。该器件采用SOT - 723封装，专为低功率表面贴装应用而设计。

商品特性

简化电路设计
节省电路板空间
减少元件数量
SOT - 723封装可采用波峰焊或回流焊
提供4mm规格、每卷8000个的编带包装
采用SOT - 723封装

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	数字晶体管
	集射极击穿电压(Vceo)	50V
	集电极电流(Ic)	100mA
	耗散功率(Pd)	260mW
	直流电流增益(hFE)	35@5mA,10V
	最小输入电压(VI(on))	1.1V

	属性	参数值
	最大输入电压(VI(off))	500mV
	输出电压(VO(on))	200mV
	输入电阻	10kΩ
	电阻比率	1
	工作温度	-55℃~+150℃
