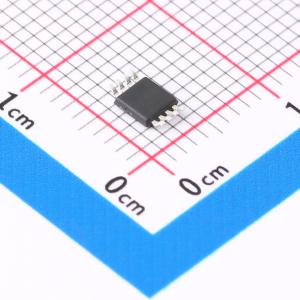

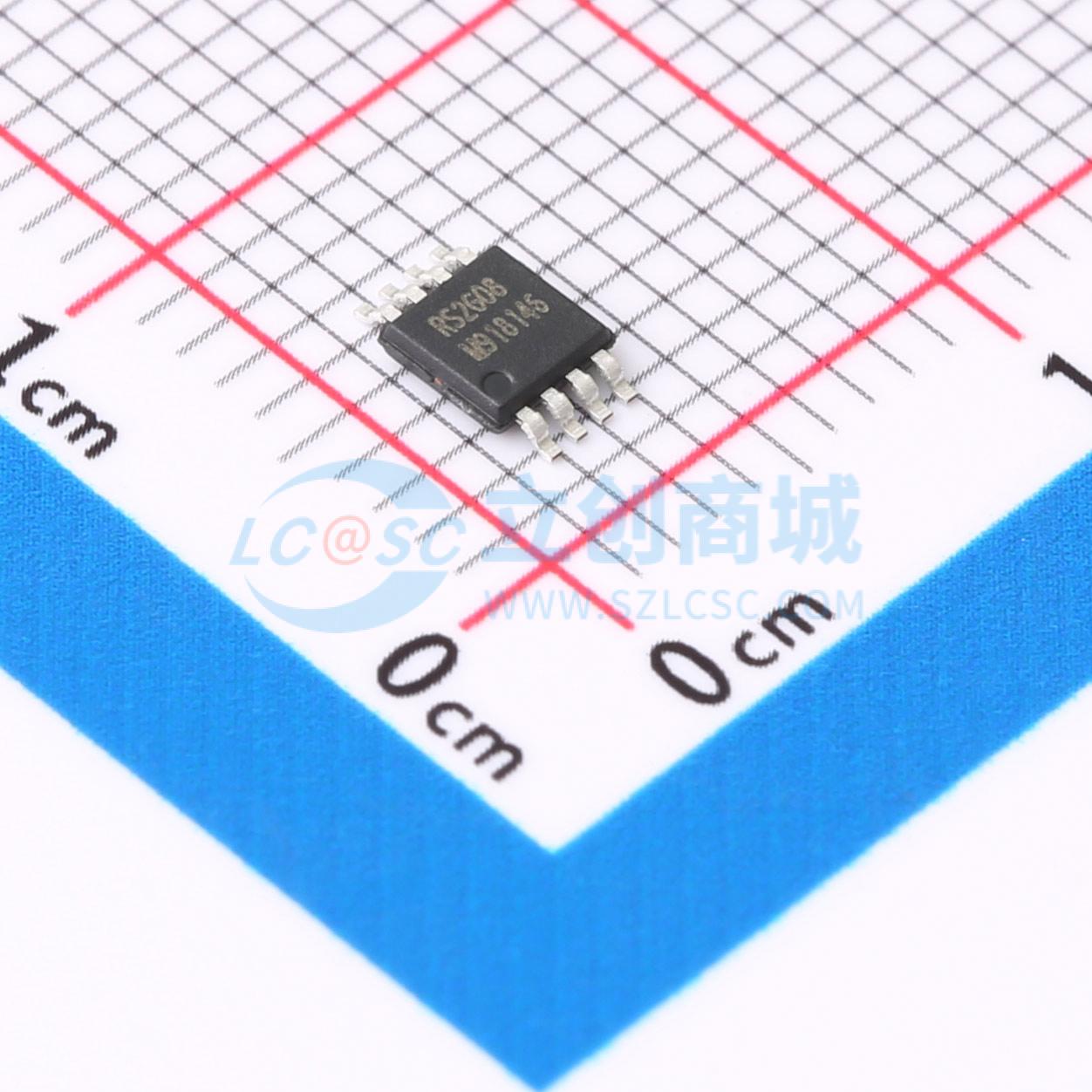

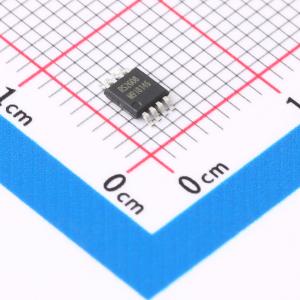

温馨提醒：图片仅供参考，商品以实物为准
RS2G08XM
双路2输入正与门
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 为1.65V至5.5V Vcc操作而设计。执行布尔函数Y = A · B或Y = A(overline) + B(overline) 。该器件针对使用loff的部分掉电应用进行了全面规定。loff电路可禁用输出，防止设备在掉电时通过设备产生损坏性电流回流。采用绿色MSOP-8封装，工作环境温度范围为-40°C至 + 125°C。
- 品牌名称
- RUNIC(润石)
- 商品型号
- RS2G08XM
- 商品编号
- C5310983
- 商品封装
- MSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.06475克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与门 | |
| 通道数 | 2 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 1uA | |
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA |
| 属性 | 参数值 | |
|---|---|---|
| 输入高电平(VIH) | 1.7V；2.2V | |
| 输入低电平(VIL) | 400mV；300mV | |
| 输出高电平(VOH) | 3.8V；1.9V；2.3V；1.2V | |
| 输出低电平(VOL) | 300mV；450mV；550mV | |
| 传播延迟(tpd) | 4.3ns@5V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 输入通道数 | 2 |
应用领域
- 主动降噪
- 条形码扫描器
- 血压监测仪
- 呼吸机（CPAP机器）
- 指纹识别
- IP电话：有线和无线
- 网络附加存储 (NAS)
- 私人分机交换 (PBX)
