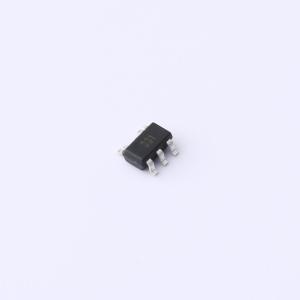

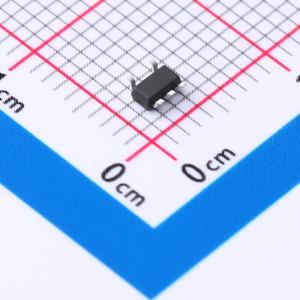

温馨提醒：图片仅供参考，商品以实物为准
LM331S5
单路差分比较器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM331是单精度电压比较器，能够采用单电源或双电源供电。低至2.0 mV的参数规格使该器件在单电源供电时成为出色的接地电平选择。
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- LM331S5
- 商品编号
- C5310981
- 商品封装
- SOT23-5
- 包装方式
- 编带
- 商品毛重
- 0.038克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 比较器 | |
| 比较器数 | 单路 | |
| 输入失调电压(Vos) | 2mV | |
| 输入偏置电流(Ib) | 25nA | |
| 传播延迟(tpd) | 300ns | |
| 共模抑制比(CMRR) | - | |
| 输出类型 | - |
| 属性 | 参数值 | |
|---|---|---|
| 输出模式 | TTL；CMOS | |
| 静态电流(Iq) | 400uA | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 单电源 | 2V~36V | |
| 双电源(Vee ~ Vcc) | 1V~18V；-18V~-1V | |
| 输入失调电流(Ios) | 50nA | |
| 响应时间(tr) | 1.3us |
商品概述
LM331是单精度电压比较器，能够进行单电源或双电源操作。低至2.0 mV的规格使该器件在单电源操作时成为出色的接地电平。它针对消费汽车和工业电子等众多应用进行了输入失调电压选择设计，允许共模范围。
商品特性
- 输出电压与DTL、ECL、TTL、MOS和CMOS逻辑电平兼容
- 低输入偏置电流25 nA
- 低输入失调电流±0.5 nA
- 低输入失调电压±2 mV（典型值）
- 输入共模范围至接地电平
- 差分输入电压范围等于电源电压
- 极低的电源电流消耗（0.4 mA），与电源电压无关
- 宽单电源范围2 V ~ 36 V
- 双电源范围±1 V至±18 V
应用领域
- 电池充电器
- 无绳电话
- 开关电源
