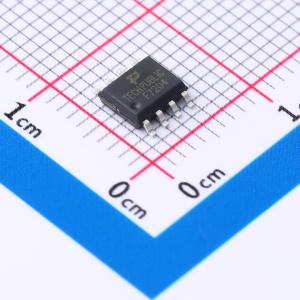

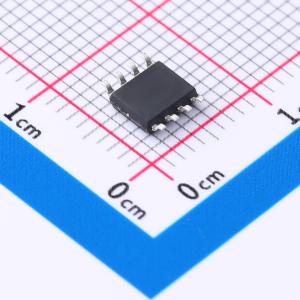

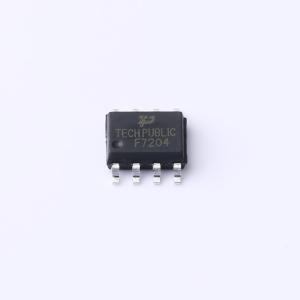

温馨提醒：图片仅供参考，商品以实物为准
IRF7204
耐压:20V 电流:7.5A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 应用：负载/电源开关。接口开关。逻辑电平转换
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- IRF7204
- 商品编号
- C5310962
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.18克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 7.5A | |
| 导通电阻(RDS(on)) | 25mΩ@3.3V,5A | |
| 耗散功率(Pd) | 3.1W | |
| 阈值电压(Vgs(th)) | 400mV |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 15.4nC | |
| 输入电容(Ciss) | 1.685nF@10V | |
| 反向传输电容(Crss) | 187pF | |
| 工作温度 | -50℃~+150℃ | |
| 输出电容(Coss) | 234pF |
商品特性
- 漏源电压（VDS） = 30V，漏极电流（ID） = 5.8A
- 栅源电压（VGS） = 2.5V时，导通电阻RDS(ON) < 59mΩ
- 栅源电压（VGS） = 4.5V时，导通电阻RDS(ON) < 45mΩ
- 栅源电压（VGS） = 10V时，导通电阻RDS(ON) < 41mΩ
应用领域
- 负载/电源开关
- 接口开关
- 超小型便携式设备电池管理
- 逻辑电平转换
