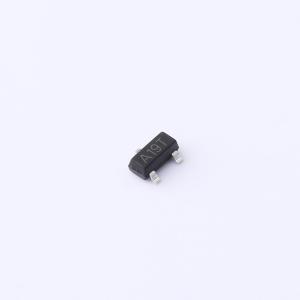

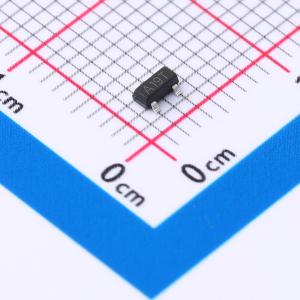

温馨提醒：图片仅供参考，商品以实物为准
BLM3401S3
耐压:30V 电流:4.2A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 特性：VDS = -30V, ID = -4.2A。 RDS(ON) < 90mΩ @ VGS = -2.5V。 RDS(ON) < 75mΩ @ VGS = -4.5V。 RDS(ON) < 55mΩ @ VGS = -10V。应用：负载/电源开关。 接口开关
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- BLM3401S3
- 商品编号
- C5310947
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.035克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 4.2A | |
| 导通电阻(RDS(on)) | 55mΩ@10V | |
| 耗散功率(Pd) | 1.2W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1.3V | |
| 栅极电荷量(Qg) | 8.5nC | |
| 输入电容(Ciss) | 880pF | |
| 反向传输电容(Crss) | 65pF | |
| 工作温度 | -55℃~+150℃ |
商品特性
- 漏源电压(VDS) = -30V,漏极电流(ID) = -4.2A
- 栅源电压(VGS) = -2.5V 时,导通电阻(RDS(ON)) < 90 mΩ
- 栅源电压(VGS) = -4.5V 时,导通电阻(RDS(ON)) < 75 mΩ
- 栅源电压(VGS) = -10V 时,导通电阻(RDS(ON)) < 55 mΩ
应用领域
- 负载/电源开关
- 接口开关
- 超小型便携式设备电池管理
- 逻辑电平转换
