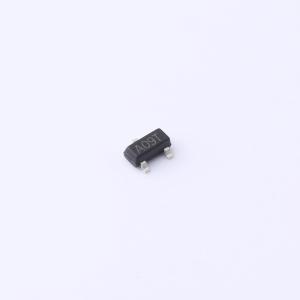

温馨提醒：图片仅供参考，商品以实物为准
TPM3400AS3
耐压:30V 电流:5.8A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：VDS = 30V，ID = 5.8A。 RDS(ON) < 59mΩ @ VGS = 2.5V。 RDS(ON) < 45mΩ @ VGS = 4.5V。 RDS(ON) < 41mΩ @ VGS = 10V。应用：负载/电源开关。 接口开关
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TPM3400AS3
- 商品编号
- C5310943
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.032克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 5.8A | |
| 导通电阻(RDS(on)) | 59mΩ@2.5V | |
| 耗散功率(Pd) | 1.4W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 700mV | |
| 栅极电荷量(Qg) | 9.5nC@15V | |
| 输入电容(Ciss) | 820pF | |
| 反向传输电容(Crss) | 77pF | |
| 工作温度 | -55℃~+150℃ |
商品特性
- VDS = 30V,ID = 5.8A
- 当VGS = 2.5 V时,RDS(ON) < 59 mΩ
- 当VGS = 4.5 V时,RDS(ON) < 45 mΩ
- 当VGS = 10 V时,RDS(ON) < 41 mΩ
应用领域
- 负载/电源开关
- 接口开关
- 超小型便携式设备电池管理
- 逻辑电平转换
