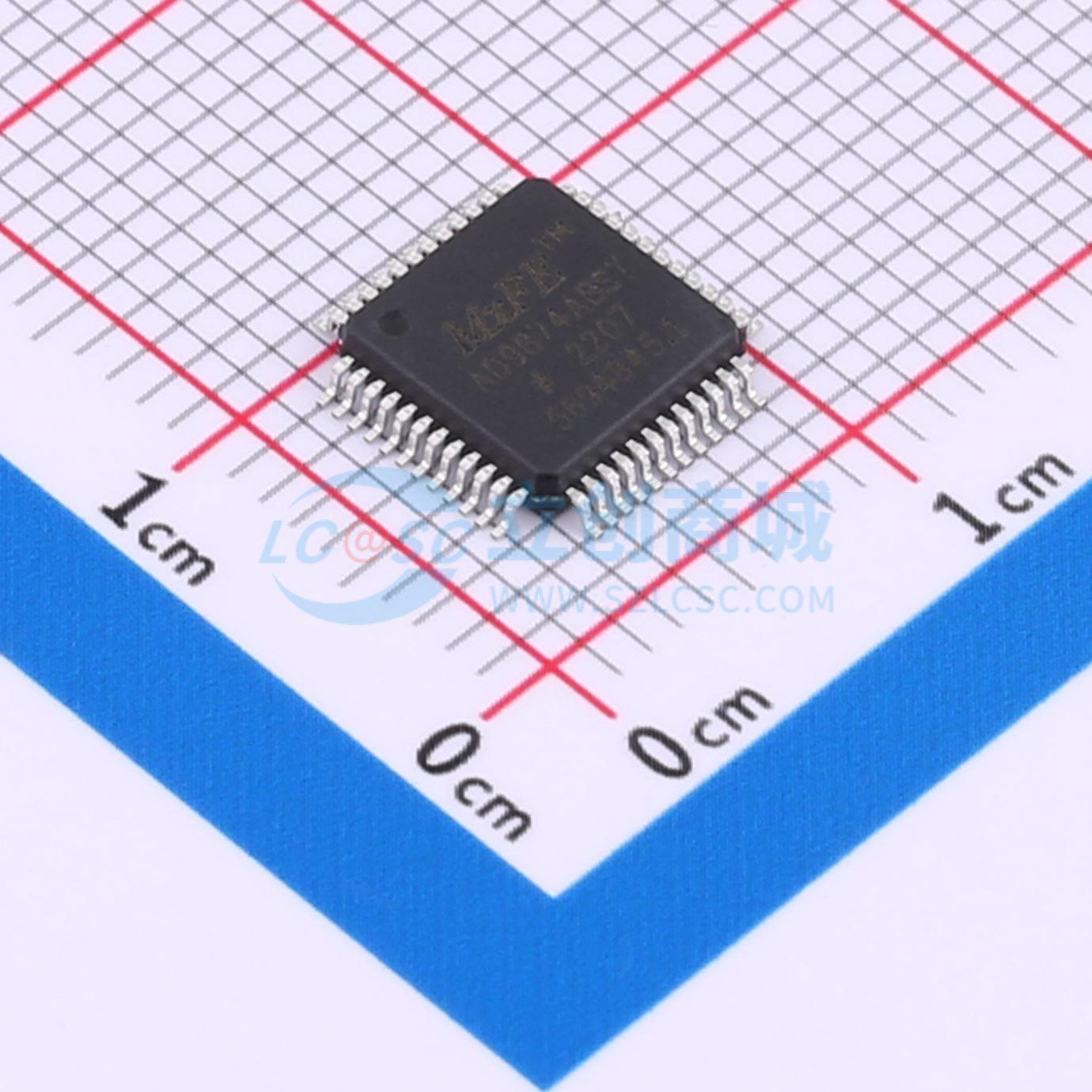

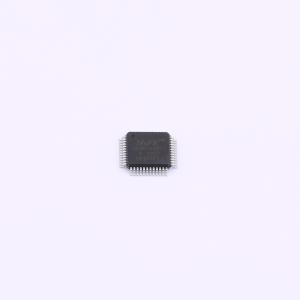

AD9874ABST

低功耗中频数字化子系统

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: AD9874是一款通用的中频子系统，能够将10 MHz至300 MHz范围内的低电平中频输入信号进行数字化，其信号带宽范围为6.8 kHz至270 kHz。AD9874的信号链包括一个低噪声放大器、混频器、带通Σ-Δ模数转换器和具有可编程抽取因子的抽取滤波器。自动增益控制（AGC）电路使AD9874具备12 dB的连续增益调整能力。辅助模块包括时钟合成器和本振合成器。AD9874的高动态范围以及由带通Σ-Δ转换器提供的固有抗混叠特性使其能够处理比所需信号强95 dB的阻塞信号。这一特性通常可以通过减少中频滤波要求来降低无线电的成本。此外，它还支持不同信道带宽的多模式无线电，允许根据最大信道带宽来指定中频滤波器。SPI端口可以对AD9874的许多参数进行编程，从而使得该器件能够针对任何给定的应用进行优化。可编程参数包括合成器分频比、AGC衰减和攻击/衰减时间、接收信号强度水平、抽取因子、输出数据格式、16 dB衰减器以及选定的偏置电流。对于电池供电的应用，可以在牺牲性能的情况下进一步降低LNA和混频器的偏置电流。
品牌名称: ADI(亚德诺)
商品型号: AD9874ABST
商品编号: C578892
商品封装: LQFP-48(7x7)
包装方式: 托盘
商品毛重: 0.45克(g)

商品参数

商品概述

AD9874是一款通用的中频子系统，能够将10 MHz至300 MHz范围内的低电平中频输入信号进行数字化，其信号带宽范围为6.8 kHz至270 kHz。AD9874的信号链包括一个低噪声放大器、混频器、带通Σ-Δ模数转换器和具有可编程抽取因子的抽取滤波器。自动增益控制（AGC）电路使AD9874具备12 dB的连续增益调整能力。辅助模块包括时钟合成器和本振合成器。

AD9874的高动态范围以及由带通Σ-Δ转换器提供的固有抗混叠特性使其能够处理比所需信号强95 dB的阻塞信号。这一特性通常可以通过减少中频滤波要求来降低无线电的成本。此外，它还支持不同信道带宽的多模式无线电，允许根据最大信道带宽来指定中频滤波器。

SPI端口可以对AD9874的许多参数进行编程，从而使得该器件能够针对任何给定的应用进行优化。可编程参数包括合成器分频比、AGC衰减和攻击/衰减时间、接收信号强度水平、抽取因子、输出数据格式、16 dB衰减器以及选定的偏置电流。对于电池供电的应用，可以在牺牲性能的情况下进一步降低LNA和混频器的偏置电流。

应用领域

多模窄带无线电产品
模拟/数字UHF/VHF FDMA接收机
TETRA, APCO25, GSM/EDGE
便携式和移动无线电产品
基站应用
卫星通信终端

数据手册PDF

放大查看下载PDF

优惠活动

9折

购买数量

(250个/托盘，最小起订量 1 个)

个

起订量：1 个250个/托盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	无线收发芯片
	频率范围	10MHz~300MHz
	接口类型	SPI
	工作电压	2.7V~3.6V
	应用领域	-
	输出功率	-

	属性	参数值
	数据速率	-
	发射电流	-
	灵敏度	-
	接收电流	20mA
	典型应用频率	-
	工作温度	-40℃~+85℃
