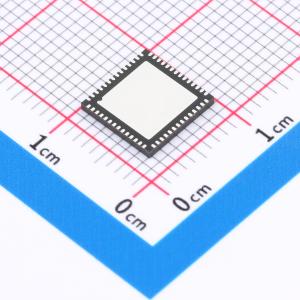

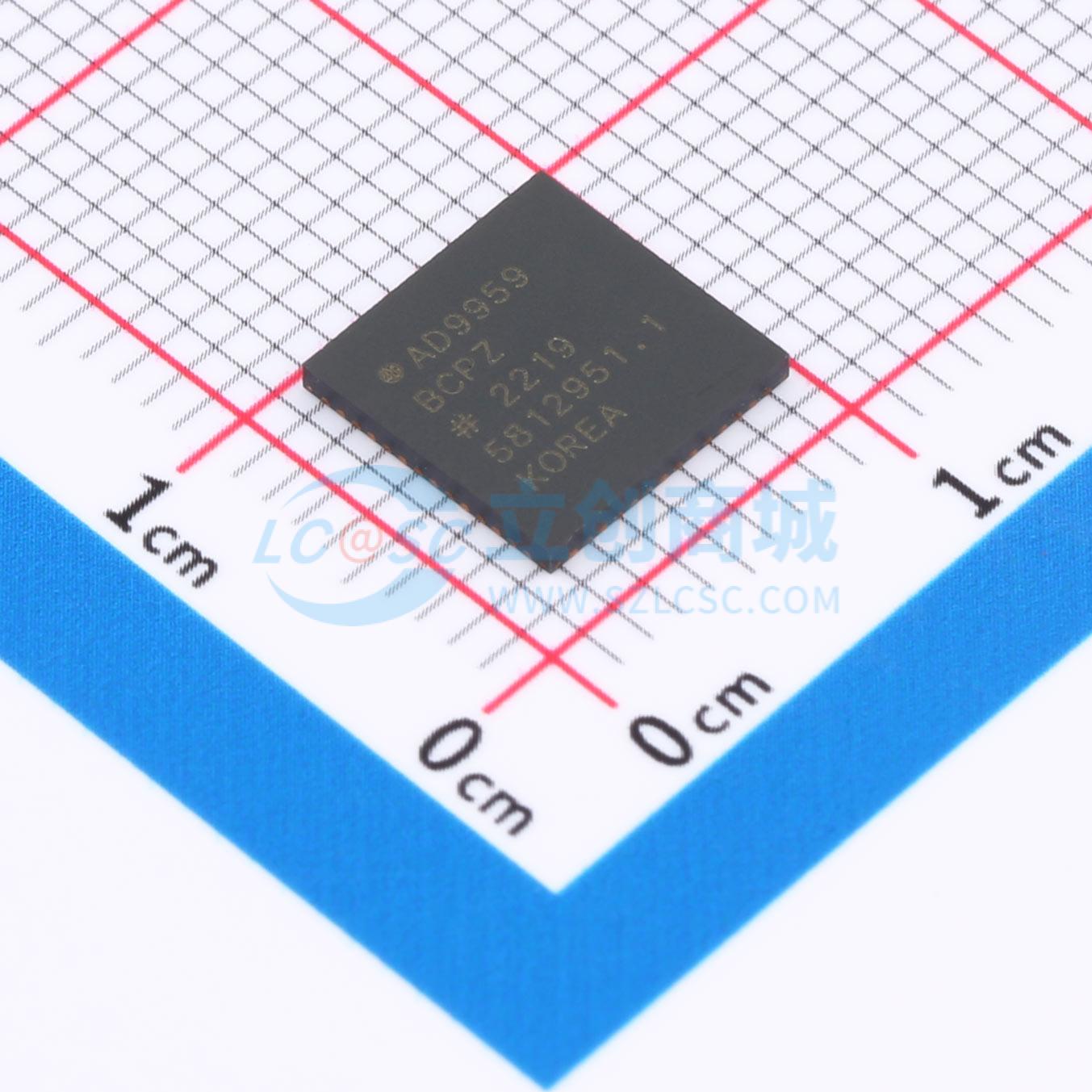

AD9959BCPZ

AD9959由四个直接数字合成器（DDS）内核组成，可为每个通道提供独立的频率、相位和幅度控制。这种灵活性可用于校正因模拟处理（如滤波、放大或PCB布局相关失配）导致的信号间不平衡。由于所有通道共享一个公共系统时钟，因此它们本质上是同步的，并且支持多器件同步。 AD9959可对频率、相位或幅度进行高达16级的调制（FSK、PSK、ASK）。调制通过向配置文件引脚施加数据来实现。此外，AD9959还支持频率、相位或幅度的线性扫描，适用于雷达和仪器仪表等应用。 AD9959的串行I/O端口提供多种配置，具有显著的灵活性。该串行I/O端口提供一种与SPI兼容的操作模式，几乎与早期DDS产品中的SPI操作相同。四个数据引脚（SDIO_0/SDIO_1/SDIO_2/SDIO_3）提供了灵活性，允许四种可编程的串行I/O操作模式。 AD9959采用先进的DDS技术，在实现高性能的同时具有低功耗。该器件集成了四个高速10位DAC，具有出色的宽带和窄带无杂散动态范围（SFDR）。每个通道都有一个专用的32位频率调谐字、14位相位偏移和一个10位输出比例乘法器。 DAC输出以电源为参考，必须通过电阻或AVDD中心抽头变压器端接至AVDD。每个DAC都有自己的可编程参考，以便为每个通道设置不同的满量程电流。 DDS作为一个高分辨率分频器，以REFCLK作为输入，DAC提供输出。REFCLK输入源为所有通道共用，可以直接驱动，也可以与一个积分器结合使用。

• 4个同步DDS通道，采样率达500 MSPS
• 各通道间可独立控制频率/相位/幅度
• 频率/相位/幅度变化的延迟匹配
• 出色的通道间隔离度（> ±5 dB）
• 具备线性频率/相位/幅度扫描能力
• 频率/相位/幅度调制高达16级
• 集成4个10位数模转换器（DAC）
• 各DAC满量程电流可单独编程
• 频率调谐分辨率达0.12 Hz或更高
• 14位相位偏移分辨率
• 10位输出幅度缩放分辨率
• 串行I/O端口接口（SPI），数据吞吐量增强
• 软件/硬件控制掉电
• 双电源供电（1.8 V DDS内核/3.3 V串行I/O）
• 多器件同步
• 可选4×至20× REFCLK倍频器（PLL）
• 可选REFCLK晶体振荡器
• 56引脚LFCSP封装

• 捷变本地振荡器
• 相控阵雷达/声纳
• 仪器仪表
• 同步时钟
• 声光可调滤波器（AOTF）的射频源
