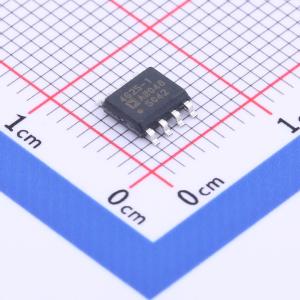

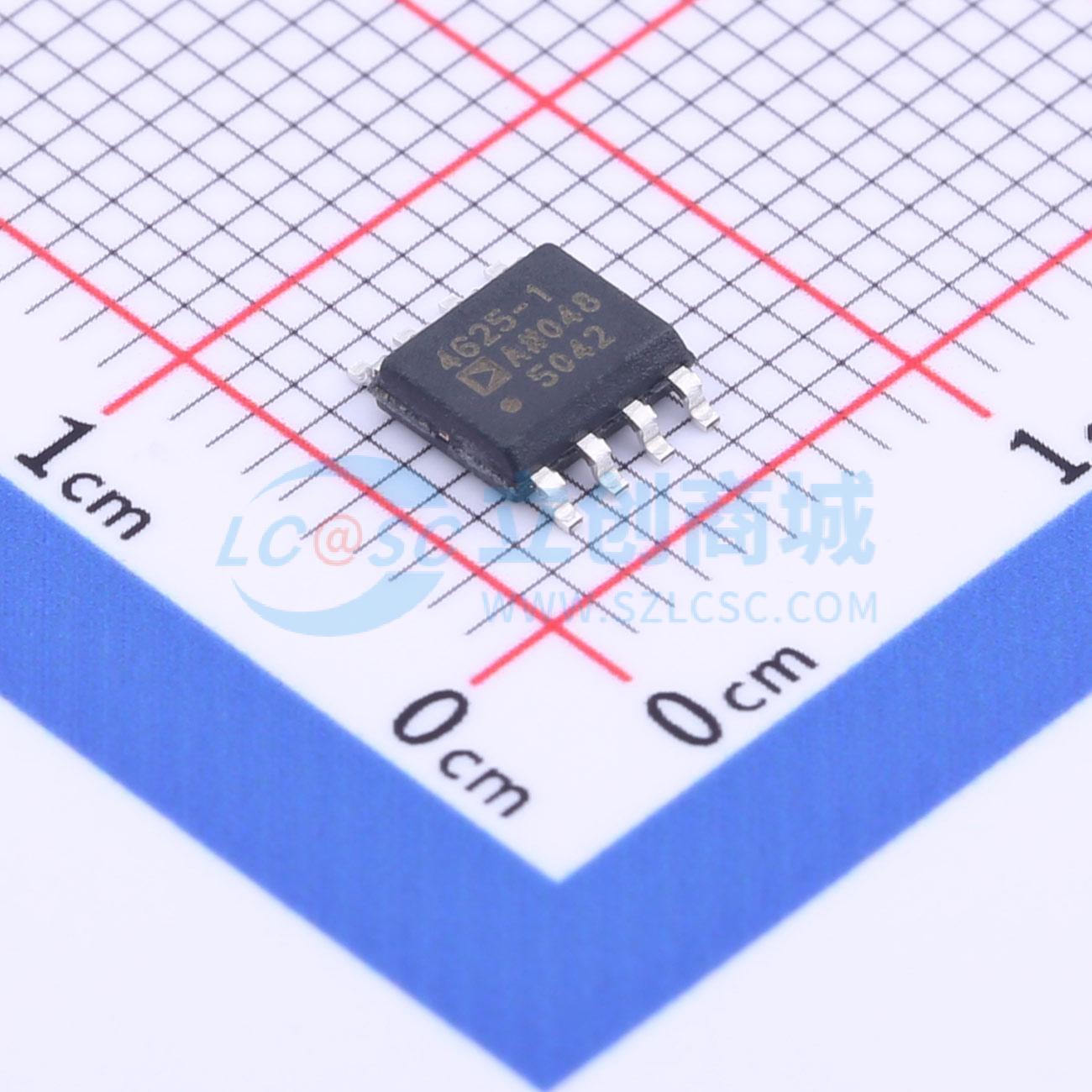

温馨提醒：图片仅供参考，商品以实物为准
ADA4625-1ARDZ
36 V, 18 MHz, 低噪声，快速建立单电源RRO JFET运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 36V、18MHz、低噪声、快速稳定单电源、RRO、JFET运算放大器
- 品牌名称
- ADI(亚德诺)
- 商品型号
- ADA4625-1ARDZ
- 商品编号
- C578922
- 商品封装
- SOIC-8-EP
- 包装方式
- 管装
- 商品毛重
- 2.7克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | FET输入运放 | |
| 放大器数 | 单路 | |
| 增益带宽积(GBP) | 18MHz | |
| 输入偏置电流(Ib) | 15pA | |
| 输入失调电压(Vos) | 15uV | |
| 共模抑制比(CMRR) | 90dB | |
| 压摆率(SR) | 48V/us | |
| 静态电流(Iq) | 4mA | |
| 轨到轨 | 轨到轨输出 |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电压温漂(Vos TC) | 1.2uV/℃ | |
| 输出电流 | 46mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 5V~36V | |
| 双电源(Vee ~ Vcc) | 2.5V~18V；-18V~-2.5V | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 噪声密度(eN) | 3.3nV/√Hz@1kHz | |
| 输入失调电流(Ios) | 50pA |
商品概述
ADA4625-1 在Analog Devices, Inc.的高压、单电源、轨到轨输出(RRO)、高精度结型场效应晶体管(JFET)输入运算放大器的基础上进行了改进，将该类型产品的速度和低噪声水平提升到了前所未有的高度。
ADA4625-1 在高压、高增益和低噪声应用中提供了最佳性能。其输入共模电压范围包括负电源，并且输出摆幅可以达到轨到轨。这使得用户能够在低压单电源应用中最大化动态输入范围，而无需为地感单独提供负电压电源。
宽频带、低噪声和低输入偏置电流的结合使ADA4625-1特别适用于锁相环(PLL)、有源滤波放大器以及需要高调谐电压(VTUNE)的压控振荡器(VCOs)和前置放大器，在这些场合下，低电平信号需要一个既能提供高放大倍数又能提供宽带宽的放大器。
商品特性
- 宽增益带宽积：典型值18 MHz
- 高压摆率：典型值48 V/μs
- 低电压噪声密度：1 kHz时典型值3.3 nV/√Hz
- 低峰峰值噪声：0.1 Hz至70 Hz范围内典型值0.15 μV p-p
- 低输入偏置电流：TA = 25℃时典型值±15 pA
- 低失调电压：TA = 25℃时最大值±80 μV
- 失调电压漂移：TA = -40℃至85℃时最大值±1.2 μV/℃
- 快速建立时间：典型值700 ns内达到0.07%
- 宽工作电压范围：
- 双电源供电：±2.5 V至±18 V
- 单电源供电：5 V至36 V
- 输入电压范围包括V−
- 轨到轨输出
- 高容性负载驱动能力
- 输出短路电流：±46 mA
- 无相位反转
- 单位增益稳定
应用领域
- PLL滤波放大器
- 跨阻放大器
- 光电二极管传感器接口
- 低噪声电荷放大器
