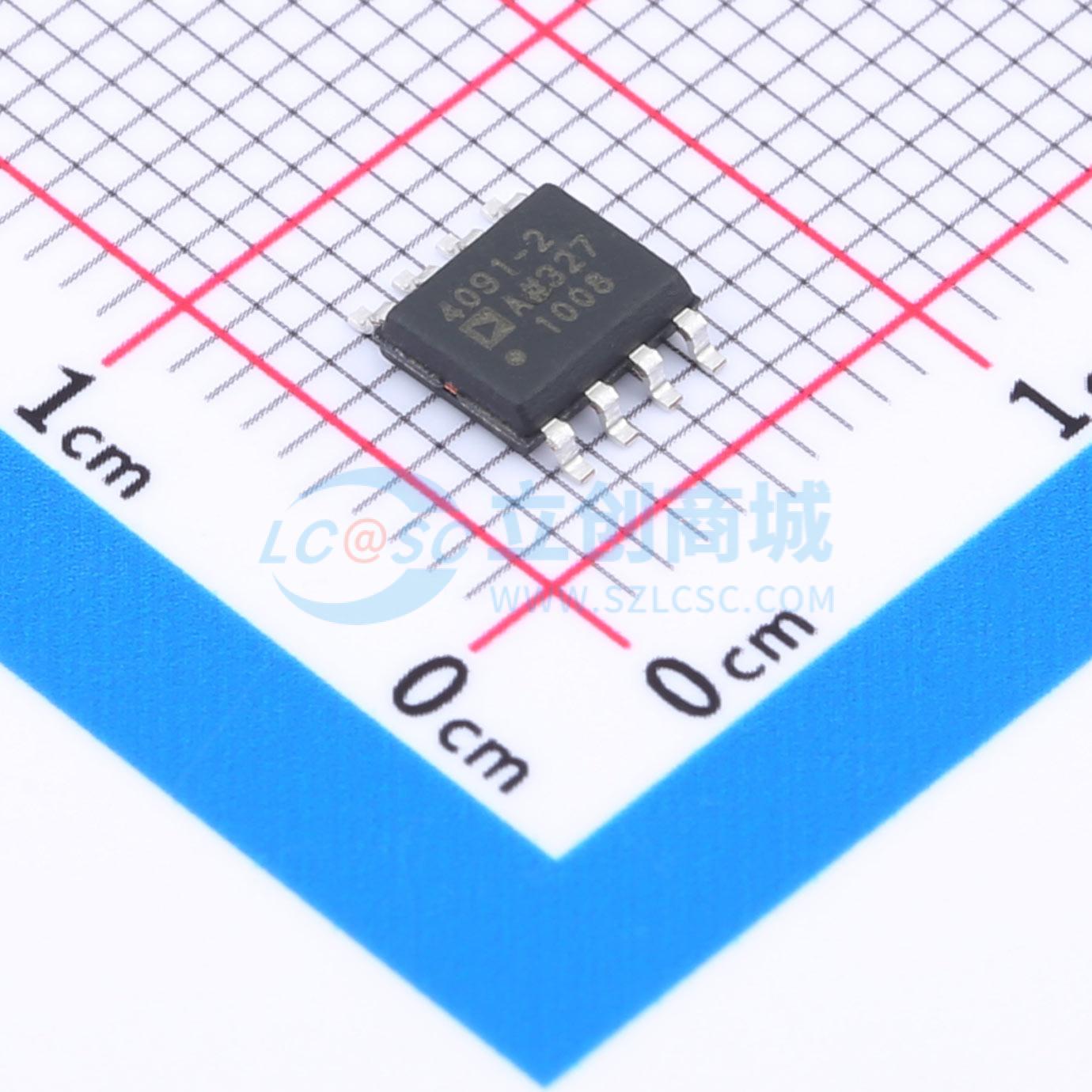

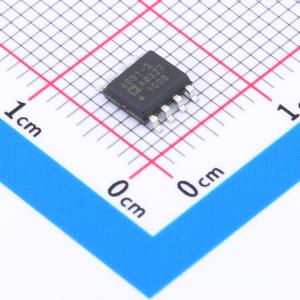

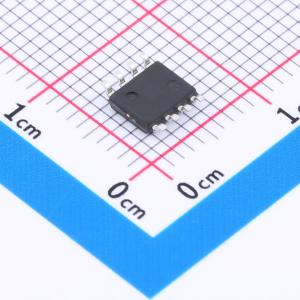

温馨提醒：图片仅供参考，商品以实物为准

ADA4091-2ARZ-R7

精密微功率、过压保护、轨到轨输入输出运算放大器

描述: 精密、微功耗、OVP、RRIO双通道运算放大器
品牌名称: ADI(亚德诺)
商品型号: ADA4091-2ARZ-R7
商品编号: C578916
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.105克(g)

商品参数

	属性	参数值
	商品目录	运算放大器
	放大器数	双路
	最大电源宽度(Vdd-Vss)	36V
	轨到轨	轨到轨输入,轨到轨输出
	增益带宽积(GBP)	1.22MHz
	输入失调电压(Vos)	250uV
	输入失调电压温漂(Vos TC)	2.5uV/℃
	压摆率(SR)	460V/ms
	输入偏置电流(Ib)	80nA

	属性	参数值
	输入失调电流(Ios)	3nA
	噪声密度(eN)	24nV/√Hz@1kHz
	共模抑制比(CMRR)	113dB
	输入失调电流温漂(Ios TC)	-
	静态电流(Iq)	200uA
	输出电流	31mA
	工作温度	-40℃~+125℃
	单电源	3V~30V
	双电源(Vee~Vcc)	-15V~15V；-5V~5V；-1.5V~1.5V

商品概述

ADA4091 - 2 双运放和 ADA4091 - 4 四运放是微功耗、单电源、带宽为 1.2 MHz 的放大器，具有轨到轨输入和输出特性。它们保证能在 +3.0 V 至 +30 V 单电源以及 ±1.5 V 至 ±15 V 双电源下工作。 ADA4091 - 2/ADA4091 - 4 采用独特的输入级，允许输入电压安全地超过任一电源电压，而不会出现任何相位反转或闭锁现象，这称为过压保护（OVP）。这些放大器的应用包括便携式电信设备、电源控制与保护，以及宽输出范围传感器的接口。需要轨到轨输入放大器的传感器包括霍尔效应传感器、压电传感器和电阻式传感器。输入和输出均能实现轨到轨摆幅的特性，使设计人员能够在单电源系统中构建多级滤波器，并保持高信噪比（SNR）。 ADA4091 - 2/ADA4091 - 4 的工作温度范围为 -40°C 至 +125°C 的扩展工业温度范围。

商品特性

单电源工作：3.0 V 至 30 V
宽输入电压范围
轨到轨输出摆幅
低电源电流：每个放大器 200 μA
宽带宽：1.2 MHz
压摆率：0.46 V/μs
低失调电压：最大 250 μV
无相位反转
过压保护（OVP）：在电源轨之上/之下 25 V（±12 V 电源时）；在电源轨之上/之下 25 V（±15 V 电源时）

应用领域

工业过程控制
电池供电仪器
电源控制与保护
电信
远程传感器
低电压应变计放大器
DAC 输出放大器
