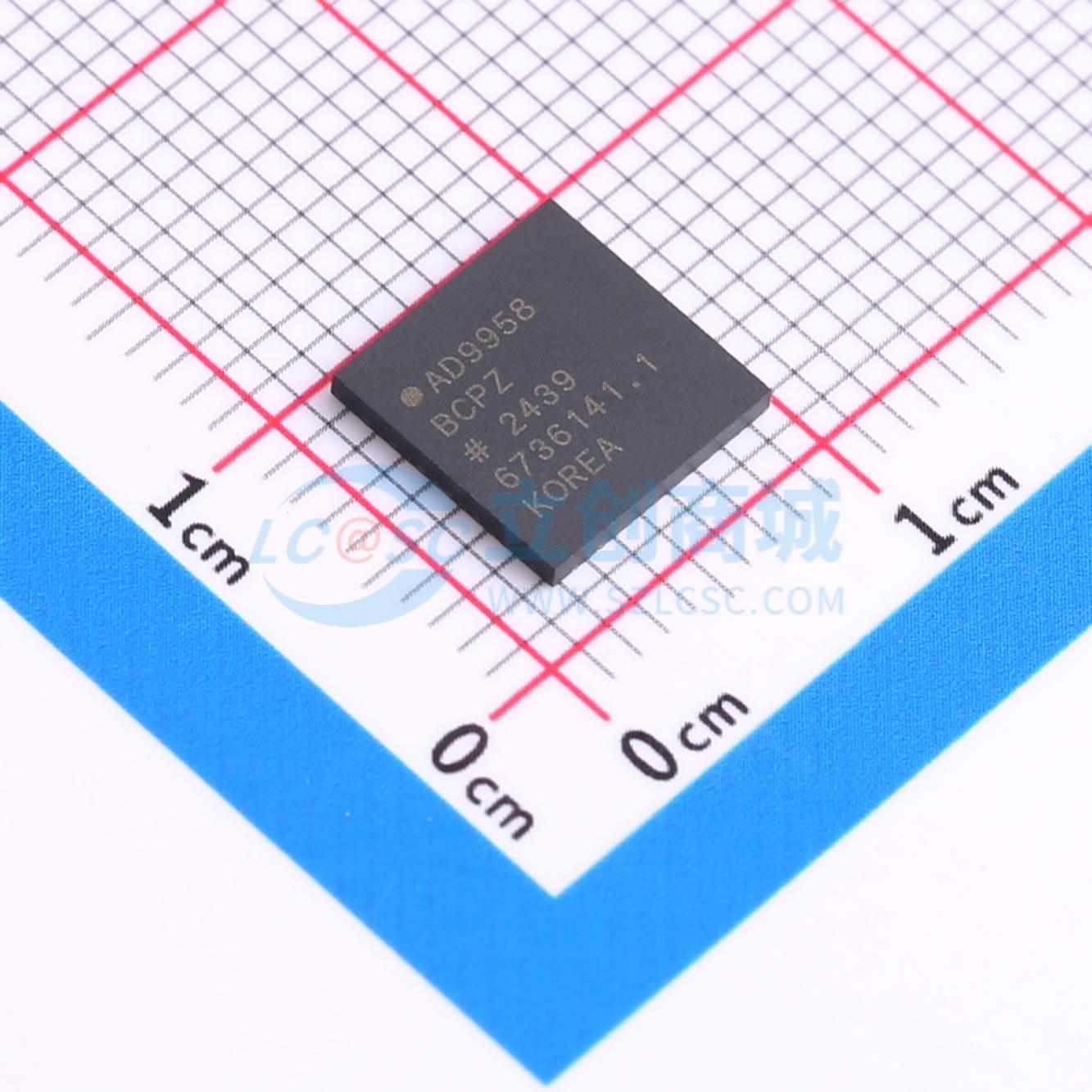

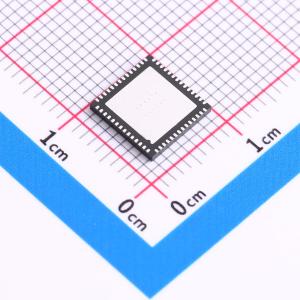

AD9958BCPZ

AD9958双通道500 MSPS DDS

描述: AD9958是一个包含两个DDS核心的高性能直接数字频率合成器，提供独立的频率、相位和幅度控制。
品牌名称: ADI(亚德诺)
商品型号: AD9958BCPZ
商品编号: C578900
商品封装: LFCSP-56(8x8)
包装方式: 托盘
商品毛重: 1.4275克(g)

商品概述

AD9958由两个直接数字频率合成器（DDS）内核组成，可为每个通道提供独立的频率、相位和幅度控制。这种灵活性可用于校正因模拟处理（如滤波、放大或印刷电路板（PCB）布局相关失配）导致的信号间不平衡。由于两个通道共享一个公共系统时钟，因此它们本质上是同步的，并且支持多器件同步。 AD9958可对频率、相位或幅度进行高达16级的调制（频移键控（FSK）、相移键控（PSK）、幅移键控（ASK））。调制通过向配置文件引脚施加数据来实现。此外，AD9958还支持频率、相位或幅度的线性扫描，适用于雷达和仪器仪表等应用。 AD9958的串行输入/输出（I/O）端口提供多种配置，具有显著的灵活性。该串行I/O端口提供一种与串行外设接口（SPI）兼容的操作模式，与早期DDS产品中的SPI操作几乎相同。四个数据引脚（SDIO_0/SDIO_1/SDIO_2/SDIO_3）提供了灵活性，允许四种可编程的串行I/O操作模式。 AD9958采用先进的DDS技术，在实现高性能的同时具有低功耗。该器件集成了两个高速10位数模转换器（DAC），具有出色的宽带和窄带无杂散动态范围（SFDR）。每个通道都有一个专用的32位频率调谐字、14位相位偏移和一个10位输出比例乘法器。 DAC输出以电源为参考，必须通过电阻或AVDD中心抽头变压器端接至AVDD。每个DAC都有自己的可编程参考，以便为每个通道设置不同的满量程电流。 DDS作为一个高分辨率分频器，以参考时钟（REFCLK）为输入，DAC提供输出。

商品特性

2个同步DDS通道，采样率为500 MSPS
通道间独立的频率/相位/幅度控制
频率/相位/幅度变化的匹配延迟
出色的通道间隔离度（> 72 dB）
线性频率/相位/幅度扫描能力
高达16级的频率/相位/幅度调制（引脚可选）
2个集成的10位数模转换器（DAC）
可单独编程的DAC满量程电流
0.12 Hz或更高的频率调谐分辨率
14位相位偏移分辨率
10位输出幅度缩放分辨率
串行I/O端口接口（SPI），数据吞吐量达800 Mbps
软件/硬件控制的掉电功能
双电源供电（1.8 V DDS内核/3.3 V串行I/O）
多器件同步
可选的4倍至20倍REFCLK乘法器（锁相环（PLL））
可选的REFCLK晶体振荡器
56引脚无引线四方扁平封装（LFCSP）

应用领域

捷变本振
相控阵雷达/声纳
仪器仪表
同步时钟
声光可调滤波器（AOTF）的射频源
单边带抑制载波
正交通信

数据手册PDF

放大查看下载PDF

优惠活动

9.2折

购买数量

(260个/托盘，最小起订量 1 个)

个

起订量：1 个260个/托盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	直接数字频率合成(DDS)
	工作电压	1.71V~1.96V

	属性	参数值
	分辨率	10
	工作温度	-40℃~+85℃
