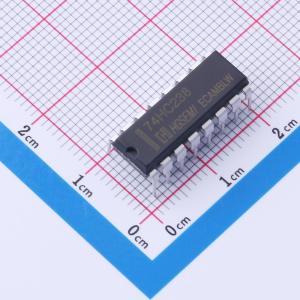

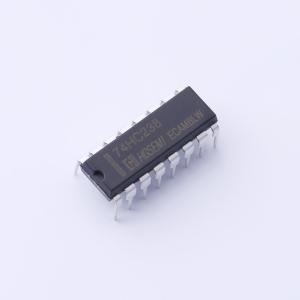

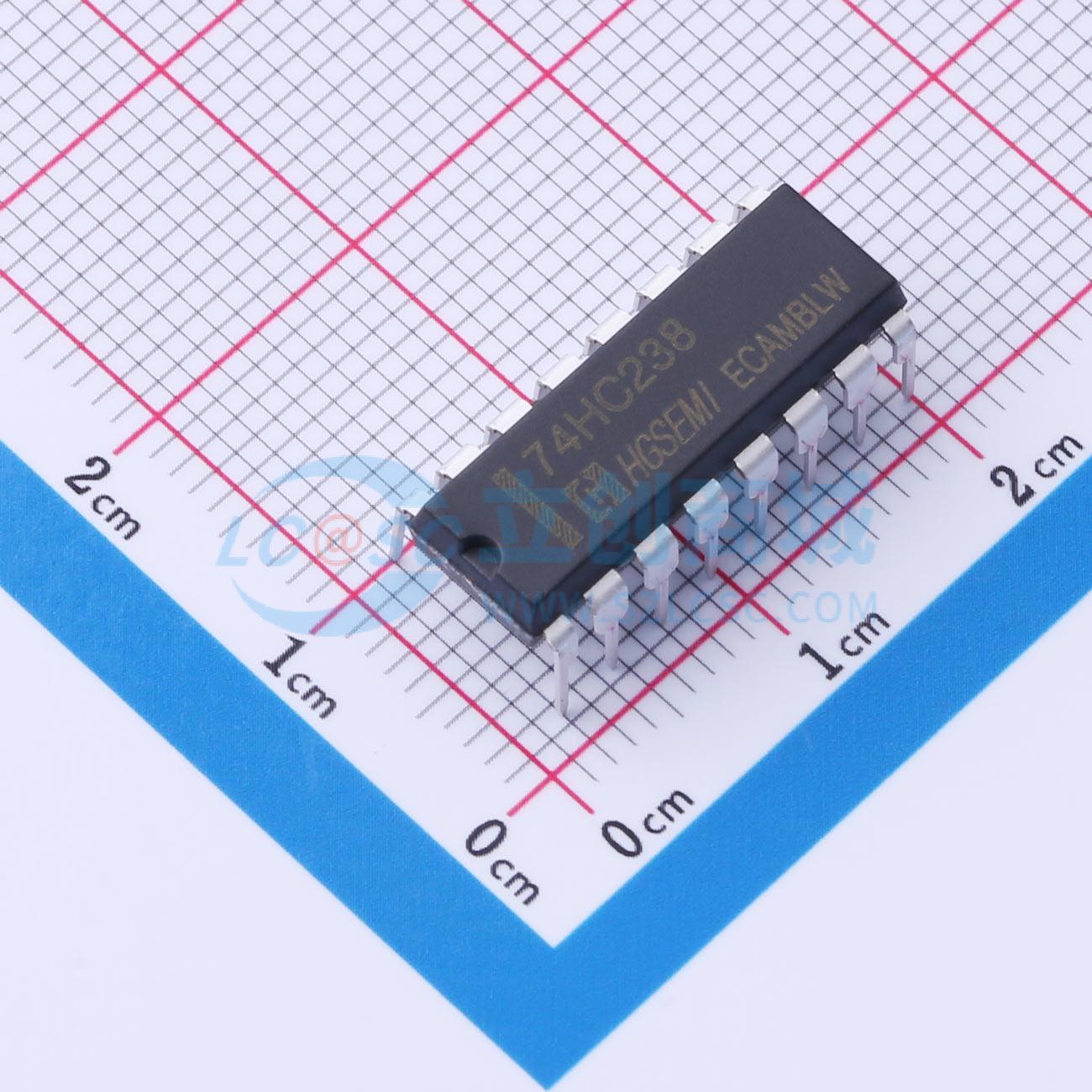

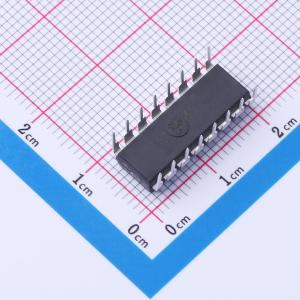

74HC238N

3线-8线译码器/多路分配器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 三八译码器 HC238是高速硅栅CMOS器件，引脚与低功耗肖特基TTL（LSTTL）兼容，符合JEDEC标准7A。 HC238接受三个二进制加权地址输入（A0、A1、A2），启用时提供8个互斥的高电平有效输出（Y0至Y7）。 HC238具有三个使能输入：两个低电平有效（E1和E2）和一个高电平有效（E3）。
品牌名称: HGSEMI(华冠)
商品型号: 74HC238N
商品编号: C5310756
商品封装: DIP-16
包装方式: 管装
商品毛重: 1.627克(g)

商品参数

	属性	参数值
	输入数/输出数	6/8
	工作温度	-40℃~+105℃
	传播延迟(tpd)	26ns@6.0V,50pF

商品概述

HC238是高速硅栅CMOS器件，引脚与低功耗肖特基TTL（LSTTL）兼容，符合JEDEC标准7A。 HC238接受三个二进制加权地址输入（A0、A1、A2），启用时提供8个互斥的高电平有效输出（Y0至Y7）。 HC238具有三个使能输入：两个低电平有效（E1和E2）和一个高电平有效（E3）。除非E1和E2为低电平且E3为高电平，否则每个输出将为低电平。这种多使能功能允许仅使用四个HC238 IC和一个反相器将HC238轻松并行扩展为1-of-32（5线到32线）解码器。通过将一个低电平有效使能输入用作数据输入，其余使能输入用作选通信号，HC238可用作八路输出解复用器。未使用的使能输入必须永久连接到其适当的高电平或低电平有效状态。 HC238与HC138相同，但具有非反相输出。

商品特性

解复用能力
多个输入使能，便于扩展
适用于内存芯片选择解码
高电平有效互斥输出
输出能力：标准
ICC类别：MSI

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	信号开关/编解码器/多路复用器
	类型	解码器
	电源极性	单电源
	工作电压	2V~6V
