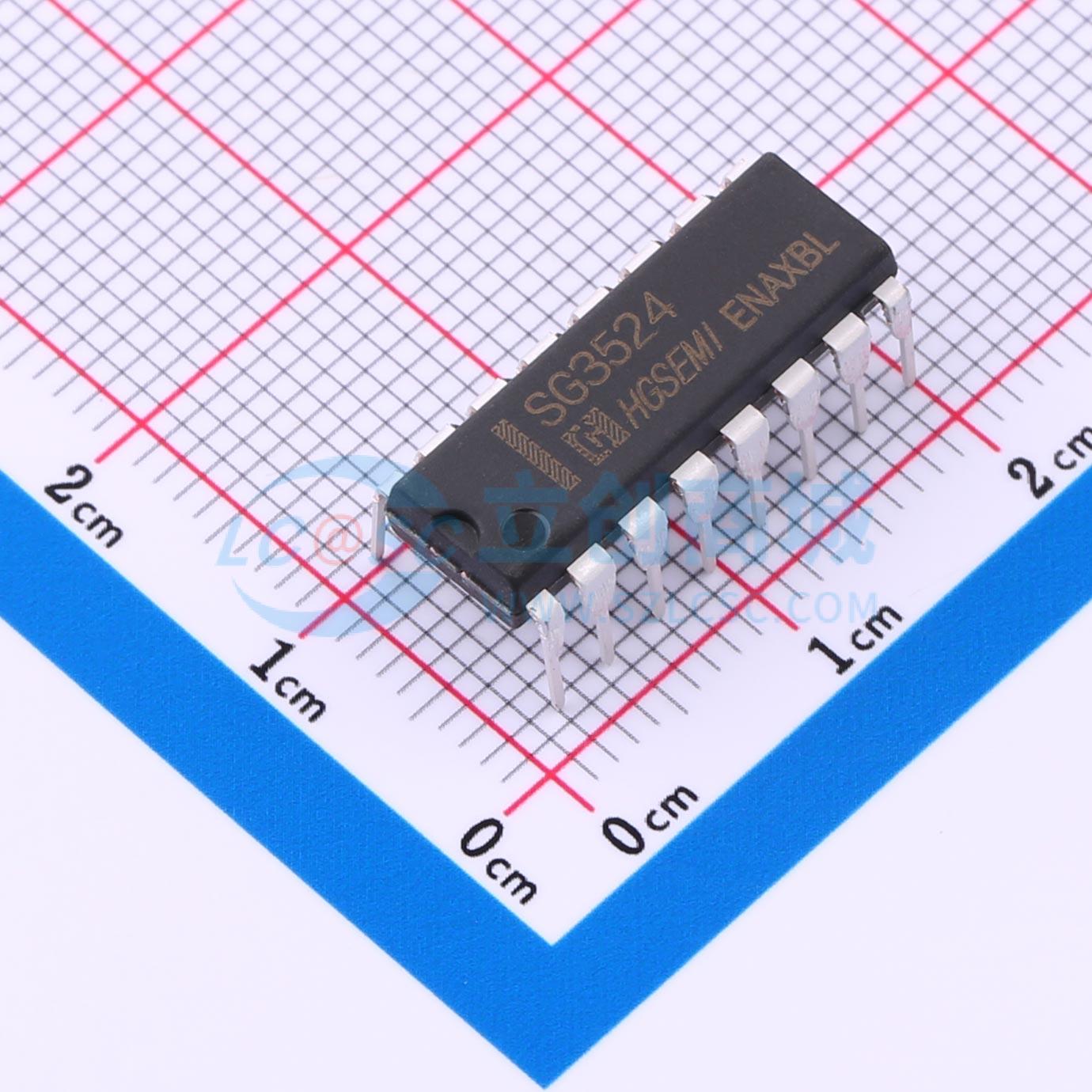

SG3524N

脉冲宽度调制电路

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 脉宽调制控制电路 SG3524 是用于开关电源的脉冲宽度调制电路。其内部包含一基准电压源、误差放大器、振荡器、脉宽调制、脉宽控制触发器、双路交替输出、电流限制电路和关断电路。该电路可以用于任何极性的开关电源控制，变压器耦合 DC-DC 开关电源，变压器增压和极性转换，以及其他电源应用。
品牌名称: HGSEMI(华冠)
商品型号: SG3524N
商品编号: C5310741
商品封装: DIP-16
包装方式: 管装
商品毛重: 1.652克(g)

商品参数

商品概述

SG3524 是用于开关电源的脉冲宽度调制电路。其内部包含一基准电压源、误差放大器、振荡器、脉宽调制、脉宽控制触发器、双路交替输出、电流限制电路和关断电路。该电路可以用于任何极性的开关电源控制，变压器耦合 DC-DC 开关电源，变压器增压和极性转换，以及其他电源应用。 SG3524 工作温度为 0°C 到 +70°C。

商品特性

带有 5V 基准电压源。
100Hz~300kHz 的振荡频率范围。
良好的外部同步功能。
含有两路 50mA 的输出。
含有电流限制电路。
完整的 PWM 控制电路。
单端或推挽输出。
电源电流总消耗小于 10mA。

应用领域

单端输出应用（终端输出控制可达 0~90%的占空比）
推挽输出应用

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(25个/管，最小起订量 5 个)

个

起订量：5 个25个/管

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	非隔离
	工作电压	8V~40V
	开关频率	100Hz~300kHz
	输出电流	50mA
	耗散功率(Pd)	-

	属性	参数值
	最大占空比	90%
	晶体管耐压	-
	拓扑结构	推挽式
	特性	过流保护(OCP)
	工作温度	0℃~+70℃@(Ta)
