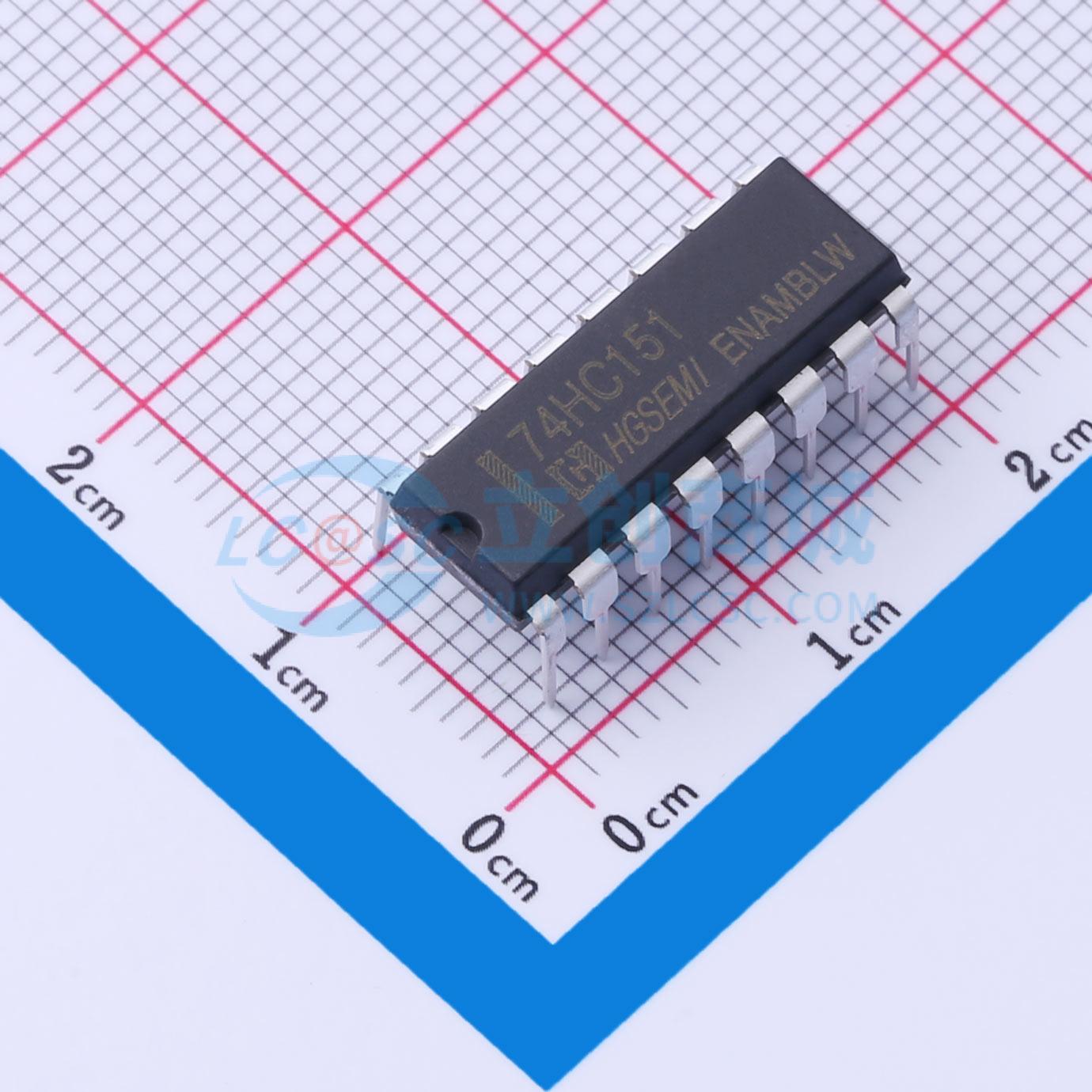

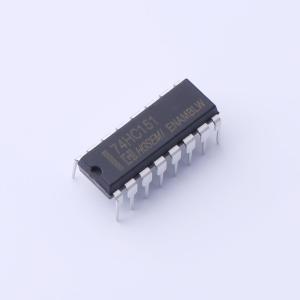

74HC151N

CMOS数字集成电路，8通道多路复用器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 8 线至 1 线数据选择器/多路复用器
品牌名称: HGSEMI(华冠)
商品型号: 74HC151N
商品编号: C5310748
商品封装: DIP-16
包装方式: 管装
商品毛重: 1.628克(g)

商品参数

商品概述

74HC151是一种采用硅栅C2MOS技术制造的高速CMOS 8通道多路复用器。它实现了与等效LSTTL相似的高速操作，同时保持了CMOS的低功耗特性。八个数据输入信号（D0-D7）之一通过三比特地址输入（A、B、C）的解码来选择。被选中的数据会出现在两个输出端：非反相输出（Y）和反相输出（W）。使能输入提供了两种输出状态；当使能输入为低电平时，将所选数据传输到输出端。当使能输入为高电平时，无论数据或选择输入条件如何，都会将Y输出设置为低电平，W输出设置为高电平。所有输入端都配备了防止静电放电或瞬态过电压的保护电路。

商品特性

高速：tpd = 15纳秒（典型值）在VCC = 5 V时
低功耗：ICC = 4.0 μA（最大值）在Ta = 25°C时
平衡的传播延迟：tPLH ≈ tPHL
宽工作电压范围：VCC(opr) = 2.0至6.0 V

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(25个/管，最小起订量 5 个)

个

起订量：5 个25个/管

总价金额：

￥ 0.00

近期成交6单

	属性	参数值
	商品目录	信号开关/编解码器/多路复用器
	工作电压	2V~6V
	灌电流(IOL)	5.2mA
	拉电流(IOH)	5.2mA

	属性	参数值
	工作温度	-40℃~+85℃
	传播延迟(tpd)	15ns@5V,15pF
	静态电流(Iq)	4uA
	功能	反向
