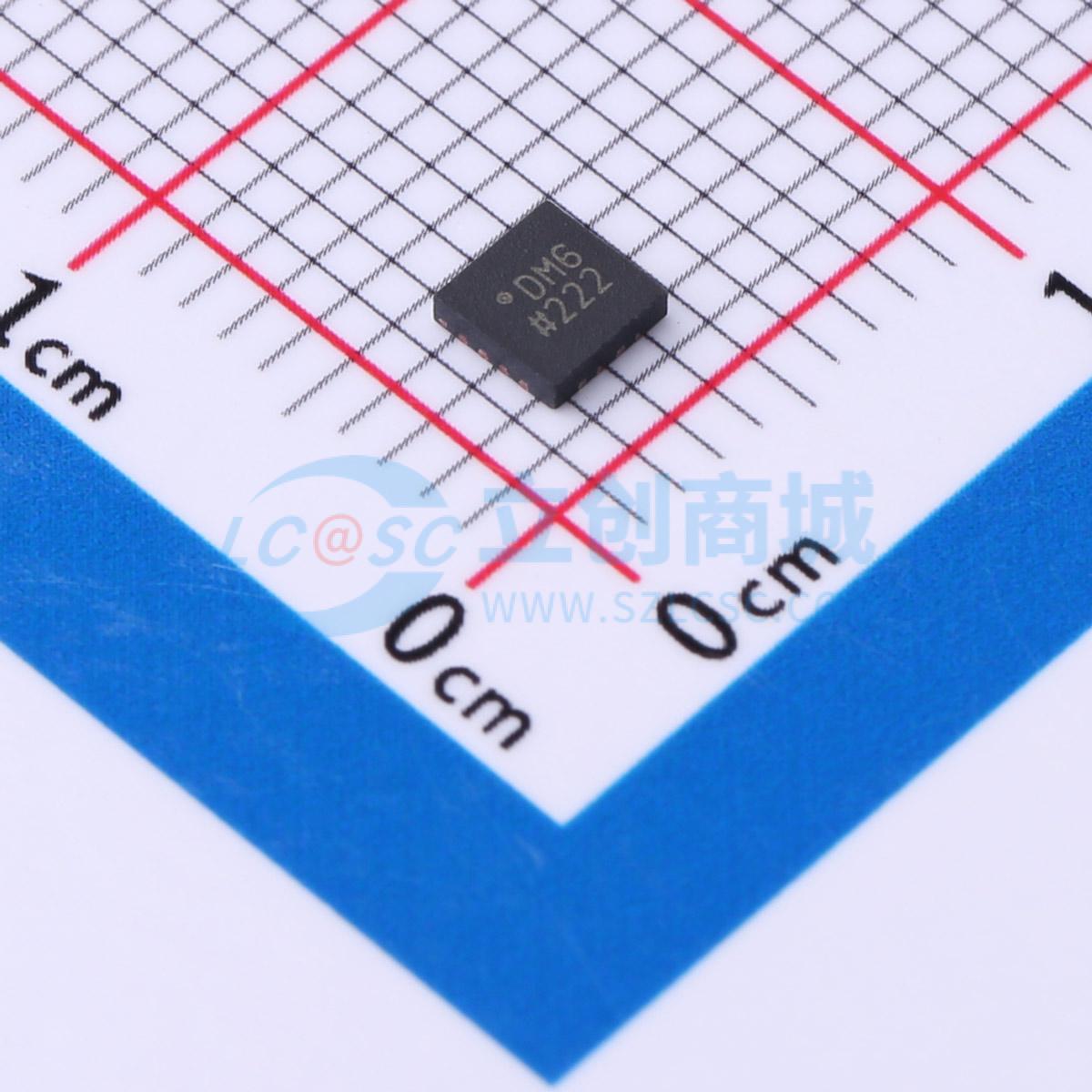

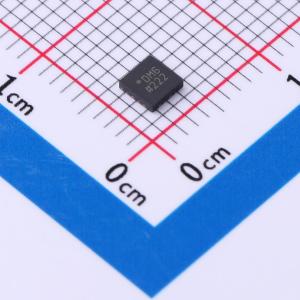

温馨提醒：图片仅供参考，商品以实物为准

AD5593RBCPZ-RL7

内置片内基准电压源和I2C接口的8通道、12位、可配置ADC/DAC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: AD5593R 有八个输入/输出（I/O）引脚，这些引脚可独立配置为数模转换器（DAC）输出、模数转换器（ADC）输入、数字输出或数字输入。当一个 I/O 引脚配置为模拟输出时，由一个 12 位 DAC 驱动。DAC 的输出范围为 0V 至 VREF 或 0V 至 2×VREF
品牌名称: ADI(亚德诺)
商品型号: AD5593RBCPZ-RL7
商品编号: C578230
商品封装: LFCSP-16(3x3)
包装方式: 编带
商品毛重: 0.053克(g)

商品参数

商品概述

AD5593R有八个输入/输出（I/O）引脚，这些引脚可独立配置为数模转换器（DAC）输出、模数转换器（ADC）输入、数字输出或数字输入。当一个I/O引脚配置为模拟输出时，由一个12位DAC驱动。DAC的输出范围为0V至V_REF或0V至2×V_REF。当一个I/O引脚配置为模拟输入时，它通过一个模拟多路复用器连接到一个12位ADC。ADC的输入范围为0V至V_REF或0V至2×V_REF。I/O引脚还可配置为通用数字输入或输出（GPIO）引脚。可分别通过I²C写或读操作访问GPIO写数据寄存器和GPIO读配置寄存器，来设置或读取GPIO引脚的状态。 AD5593R集成了一个2.5V、20 ppm/℃的基准源（默认关闭）和一个集成温度指示器，用于指示管芯温度。温度值作为ADC读取序列的一部分被读取。 AD5593R提供16引脚TSSOP和LFCSP封装，以及16球WLCSP封装，工作温度范围为-40℃至+105℃。

商品特性

8通道、可配置的ADC/DAC/GPIO：可配置为8个12位DAC通道、8个12位ADC通道、8个通用I/O引脚的任意组合
集成温度传感器
16引脚TSSOP和LFCSP封装以及16球WLCSP封装
I²C接口

应用领域

控制与监测
通用模拟和数字I/O

数据手册PDF

放大查看下载PDF

优惠活动

9.6折

购买数量

(1500个/圆盘，最小起订量 1 个)

个

起订量：1 个1500个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	ADC/DAC-专用型
	分辨率	12
	通道数	8
	工作电压	2.7V~5.5V
	接口类型	I2C
	工作温度	-40℃~+105℃

	属性	参数值
	基准电压源	外置；内置
	基准电压值	2.5V
	基准电压源温漂	20ppm/℃
	静态电流	3.5uA
	积分非线性	2LSB；12LSB
