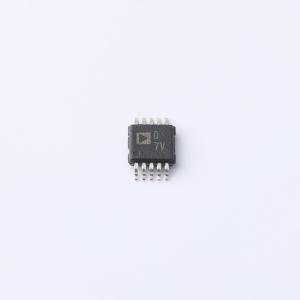

AD5624RBRMZ-5REEL7

AD5624R/AD5644R/AD5664R 是低功耗、四路、12/14/16 位缓冲电压输出 DAC。所有器件均采用 2.7 V 至 5.5 V 单电源供电，并且在设计上保证单调。 AD5624R/AD5644R/AD5664R 具有片上基准源。AD56x4R - 3 具有 1.25 V、5 ppm/℃ 的基准源，提供 2.5 V 的满量程输出范围；AD56x4R - 5 具有 2.5 V、5 ppm/℃ 的基准源，提供 5 V 的满量程输出范围。片上基准源在上电时处于关闭状态，允许使用外部基准源；所有器件均可采用 2.7 V 至 5.5 V 单电源供电。可通过软件写入来启用内部基准源。 该器件集成了上电复位电路，可确保 DAC 输出在上电时为 0 V，并保持该状态直至进行有效写入操作。该器件包含每通道掉电功能，可将器件在 5 V 时的电流消耗降至 480 nA，并在掉电模式下提供软件可选的输出负载。该器件在正常工作时的低功耗特性使其非常适合便携式电池供电设备。 AD5624R/AD5644R/AD5664R 采用通用的三线串行接口，时钟速率最高可达 50 MHz，并且与标准 SPI、QSPIrx、MICROWIRE 和 DSP 接口标准兼容。片上精密输出放大器可实现轨到轨输出摆幅。

• 低功耗、引脚兼容的最小型四路微功耗 DAC AD5664R：16 位 AD5644R：14 位 AD5624R：12 位
• 用户可选择外部或内部基准源 默认使用外部基准源 片上 1.25 V/2.5 V、5 ppm/℃ 基准源

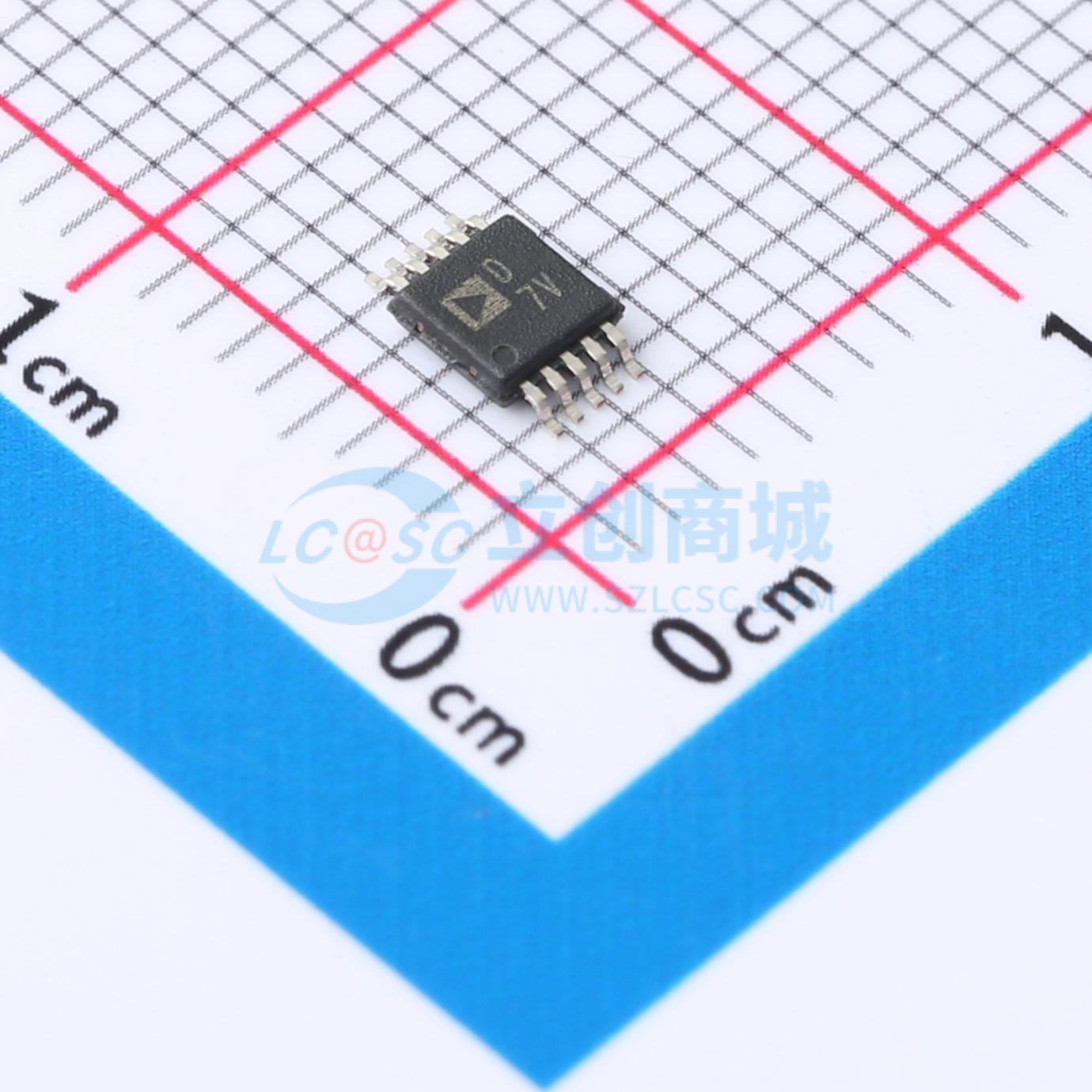

• 10 引脚 MSOP；10 引脚、3 mm×3 mm LFCSP_WD；以及 12 焊球、1.665 mm×2.245 mm WLCSP
• 2.7 V 至 5.5 V 电源供电
• 设计上保证单调
• 上电复位至零刻度
• 每通道掉电功能
• 串行接口，最高 50 MHz

• 过程控制
• 数据采集系统
• 便携式电池供电仪器
• 数字增益和失调调整
• 可编程电压和电流源
• 可编程衰减器
