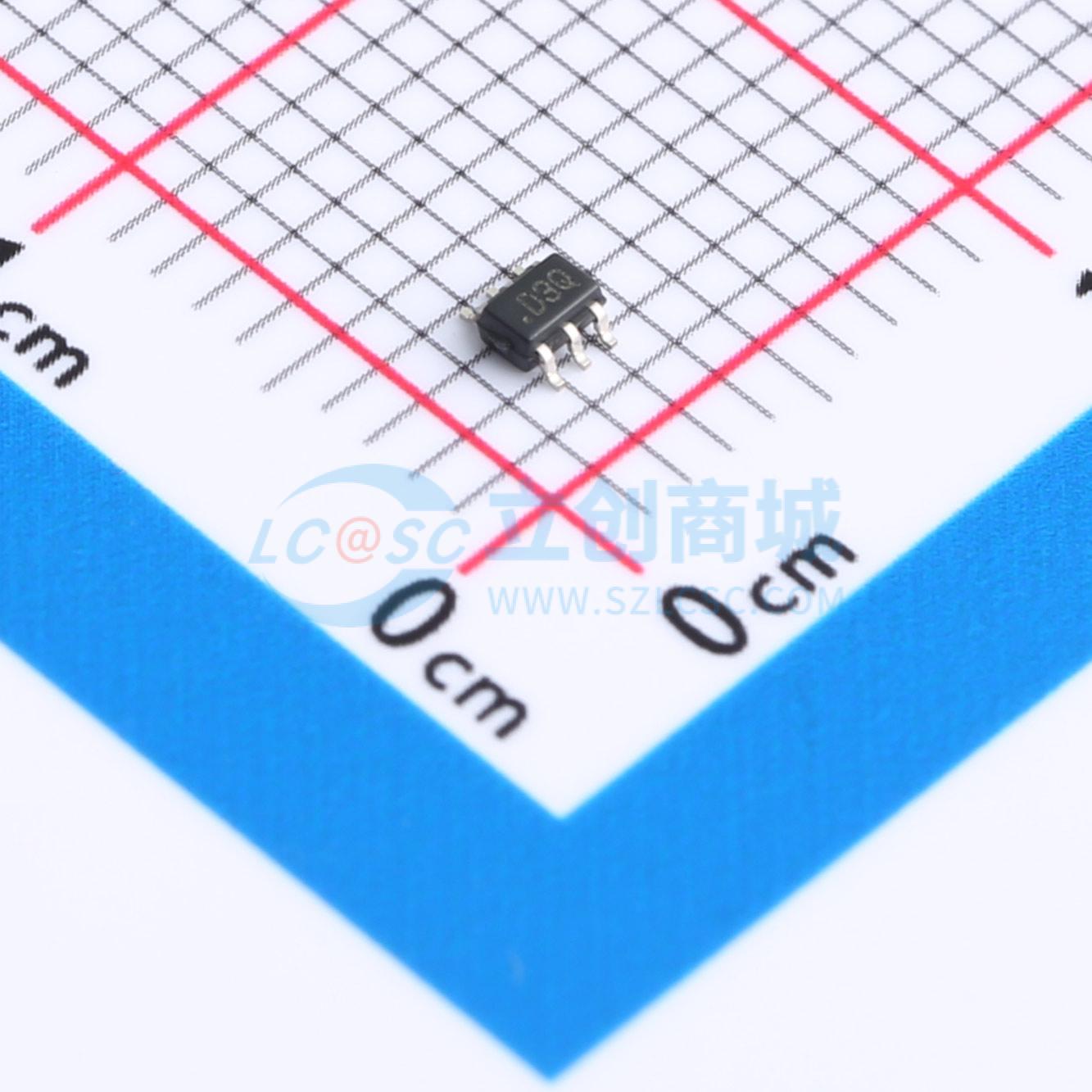

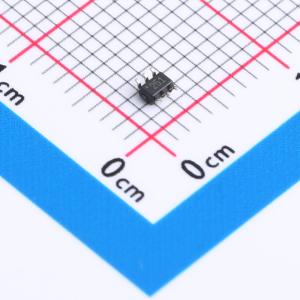

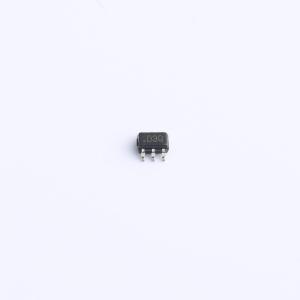

AD5641AKSZ-REEL7

2.7 V至5.5 V、小于100 uA、14位nanoDAC，SPI接口，采用LFCSP和SC70封装

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 2.7 V至5.5 V、小于100 μA、14位nanoDAC，SPI接口，采用LFCSP和SC70封装
品牌名称: ADI(亚德诺)
商品型号: AD5641AKSZ-REEL7
商品编号: C578245
商品封装: SC-70-6
包装方式: 编带
商品毛重: 0.01克(g)

商品参数

商品概述

AD5641是一款单通道、14位、带缓冲的电压输出DAC，采用2.7 V至5.5 V单电源供电，在5 V电源下典型功耗为75 μA。该器件提供小型LFCSP和SC70封装。其片上精密输出放大器可实现轨到轨输出摆幅。AD5641采用通用的三线串行接口，时钟速率最高可达30 MHz，兼容SPI、QSPI、MICROWIRE和DSP接口标准。AD5641的参考电压源自电源输入，可提供最宽的动态输出范围。该器件集成了上电复位电路，可确保DAC输出在上电时为0V，并保持该状态，直到向器件进行有效写入操作。 AD5641具备掉电功能，在3 V电源下可将功耗典型值降至0.2 μA，并在掉电模式下提供软件可选的输出负载。可通过串行接口将器件置于掉电模式。该器件在正常工作时的低功耗特性使其非常适合便携式电池供电设备。小封装和低功耗的结合，使这款微功耗DAC器件非常适合电平设置应用，例如在空间受限和对功耗敏感的应用中产生偏置电压或控制电压。

商品特性

6引脚LFCSP和SC70封装
微功耗运行：5 V电源下最大100 μA
掉电模式下，3 V电源时典型值为0.2 μA
单通道14位DAC
B版本：±4 LSB积分非线性
A版本：±6 LSB积分非线性
2.7 V至5.5 V电源供电
设计上保证单调性
带欠压检测的上电复位至0 V
3种掉电功能
带施密特触发输入的低功耗串行接口
片上输出缓冲放大器，轨到轨操作
SYNC中断功能

应用领域

电压电平设置
便携式电池供电仪器
数字增益和失调调整
可编程电压和电流源
可编程衰减器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交7单

	属性	参数值
	商品目录	数模转换芯片DAC
	分辨率	14位
	通道数	1
	接口类型	SPI
	工作电压	2.7V~5.5V
	稳定时间	8us
	输出类型	电压-缓冲

	属性	参数值
	积分非线性	16LSB
	工作温度	-40℃~+125℃
	上电复位	内置
	基准电压源	内置
	数据速率	30MHz
	静态电流	100uA
