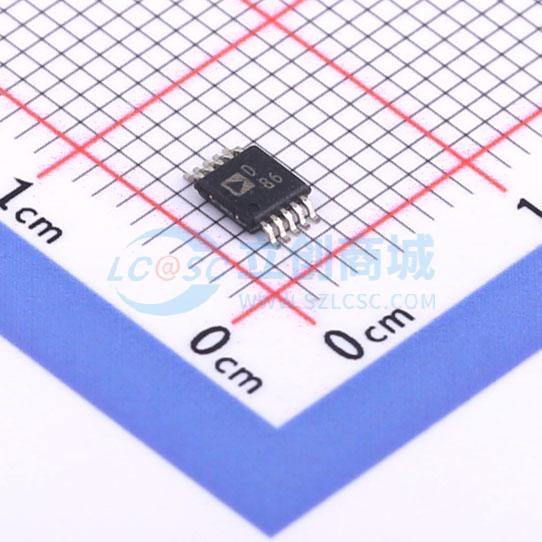

AD5623RBRMZ-5

AD5623R/AD5643R/AD5663R均属于nanoDAC系列，分别是低功耗、双通道、12/14/16位缓冲电压输出数模转换器(DAC)，采用2.7 V至5.5 V单电源供电，通过设计保证单调性。 这些器件均内置一个片内基准电压源。AD5623R-3/AD5643R-3/AD5663R-3内置一个1.25 V、5 ppm/°C基准电压源，满量程输出范围可达到2.5 V；AD5623R-5/AD5643R-5/AD5663R-5内置一个2.5 V、5 ppm/°C基准电压源，满量程输出范围可达到5 V。上电时，片内基准电压源关闭，因而可以用外部基准电压。所有器件均可以采用2.7 V至5.5 V单电源供电。对DAC执行写操作将打开内部基准电压源。 上述器件均内置一个上电复位电路，确保DAC输出上电至0V并保持该电平，直到执行一次有效的写操作为止。此外还具有省电特性，在省电模式下，器件在5 V时的功耗降至480 nA，并提供软件可选输出负载。 在正常工作模式下，该器件具有低功耗特性，非常适合便携式电池供电设备。 AD5623R/AD5643R/AD5663R采用多功能三线式串行接口，能够以最高50 MHz的时钟速率工作，并与标准SPI、QSPI、MICROWIRE、DSP接口标准兼容。它内置片内精密输出放大器，能够实现轨到轨输出摆幅。

• 低功耗，最小的引脚兼容、双通道nanoDAC
• 用户可选外部或内部基准电压源，默认使用外部基准电压源
• 1.25 V/2.5 V、5 ppm/ºC片内基准电压源
• 10引脚MSOP和3 mm x 3 mm、LFCSP封装
• 2.7 V至5.5 V电源
• 通过设计保证单调性
• 上电复位至零电平
• 各通道独立关断
• 串行接口，时钟速率最高达50 MHz
• 硬件LDAC和CLR功能
• 双通道、12/14/16位DAC
• 低功耗：3 V时典型功耗为0.6 mW，5 V时为1.25 mW
• 建立时间(最大值)：4.5 μs(AD5623R)

• 过程控制
• 数据采集系统
• 便携式电池供电仪表
• 数字增益和失调电压调整
• 可编程电压源和电流源
• 可编程衰减器
