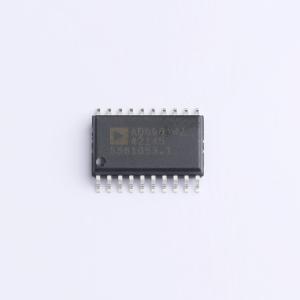

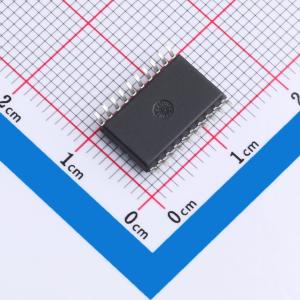

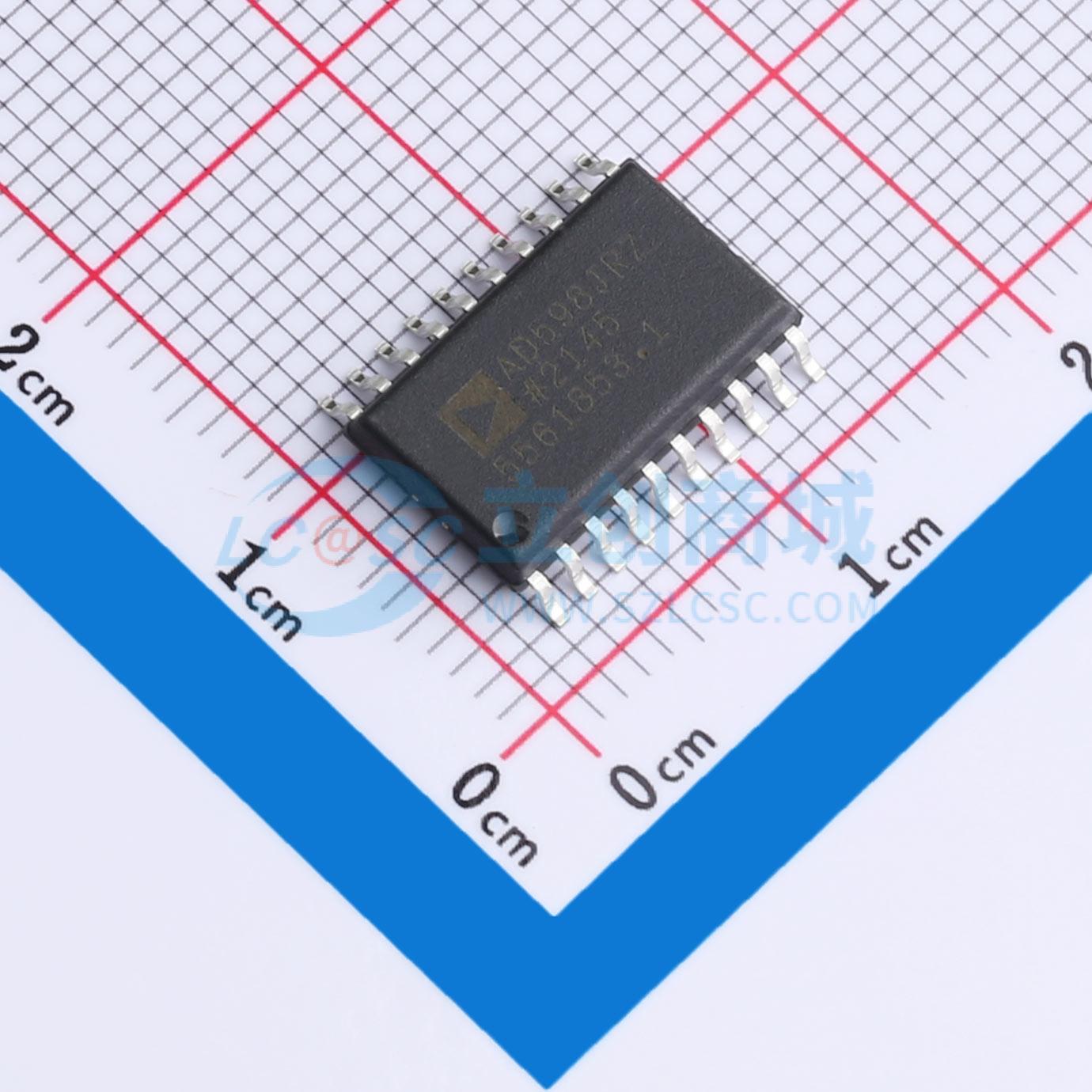

AD598JRZ

LVDT信号调理器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: AD598是一款完整的单片线性可变差动变压器（LVDT）信号调理子系统。它与LVDT一起使用，将传感器的机械位置转换为具有高精度和重复性的直流电压。芯片上集成了所有电路功能。通过添加一些外部无源元件来设置频率和增益，AD598可以将原始LVDT次级输出转换为缩放后的直流信号。该设备也可以与RVDT传感器一起使用。AD598包含一个低失真正弦波振荡器以驱动LVDT初级。LVDT次级输出由两个正弦波组成，直接驱动AD598。AD598处理这两个信号，将它们的差值除以它们的和，产生缩放后的单极性或双极性直流输出。AD598采用独特的比率架构（专利待批），消除了传统LVDT接口方法的一些缺点。这种新电路的好处包括:无需调整、变压器零电压和初级到次级相移不影响系统精度、温度稳定性提高以及传感器互换性改善。
品牌名称: ADI(亚德诺)
商品型号: AD598JRZ
商品编号: C578328
商品封装: SOIC-20-300mil
包装方式: 管装
商品毛重: 4.4克(g)

商品参数

商品概述

AD598是一款完整的单片线性可变差动变压器（LVDT）信号调理子系统。它与LVDT一起使用，将传感器的机械位置转换为具有高精度和重复性的直流电压。芯片上集成了所有电路功能。通过添加一些外部无源元件来设置频率和增益，AD598可以将原始LVDT次级输出转换为缩放后的直流信号。该设备也可以与RVDT传感器一起使用。 AD598包含一个低失真正弦波振荡器以驱动LVDT初级。LVDT次级输出由两个正弦波组成，直接驱动AD598。AD598处理这两个信号，将它们的差值除以它们的和，产生缩放后的单极性或双极性直流输出。 AD598采用独特的比率架构（专利待批），消除了传统LVDT接口方法的一些缺点。这种新电路的好处包括:无需调整、变压器零电压和初级到次级相移不影响系统精度、温度稳定性提高以及传感器互换性改善。

应用领域

与LVDT和RVDT配合使用，将机械位置转换为直流电压
可以驱动远程LVDT，距离可达300英尺
位置输出可以驱动长达1000英尺的电缆
可用于遥测应用或恶劣环境中
可用作简单机电伺服环路中的环路积分器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	ADC/DAC-专用型
	分辨率	-
	通道数	-
	工作电压	13V~36V

	属性	参数值
	芯片类型参数/描述	信号调节器
	工作温度	0℃~+70℃
	基准电压源	内置
	基准电压源温漂	50ppm/℃
