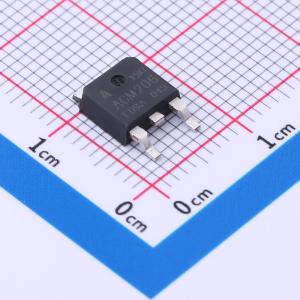

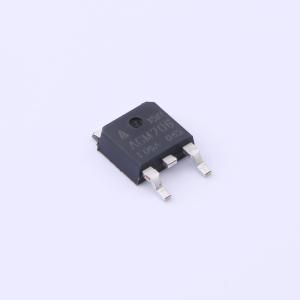

温馨提醒：图片仅供参考，商品以实物为准
AGM206D
1个N沟道 耐压:20V 电流:85A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AGM206D将先进的沟槽MOSFET技术与低电阻封装相结合，可实现极低的RDS(ON)。该器件非常适合用于负载开关和电池保护应用。
- 品牌名称
- AGMSEMI(芯控源)
- 商品型号
- AGM206D
- 商品编号
- C5297485
- 商品封装
- TO-252
- 包装方式
- 编带
- 商品毛重
- 0.41克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 85A | |
| 导通电阻(RDS(on)) | 4.5mΩ@4.5V；6mΩ@2.5V | |
| 耗散功率(Pd) | 72W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 600mV@250uA | |
| 栅极电荷量(Qg) | 32nC@4.5V | |
| 输入电容(Ciss) | 1.9nF | |
| 反向传输电容(Crss) | 205pF | |
| 工作温度 | -55℃~+150℃ | |
| 输出电容(Coss) | 236pF |
商品概述
AGM307MBP将先进的沟槽MOSFET技术与低电阻封装相结合，可提供极低的漏源导通电阻（RDS(ON)）。该器件非常适用于负载开关和电池保护应用。
商品特性
- 先进的高单元密度沟槽技术
- 低漏源导通电阻（RDS(ON)），可将传导损耗降至最低
- 低栅极电荷，实现快速开关
- 低热阻
- 100%雪崩测试
- 100% DVDS测试
应用领域
- MB/VGA Vcore
- 开关模式电源（SMPS）二次同步整流器
- 负载点（POL）应用
- 无刷直流（BLDC）电机驱动器
