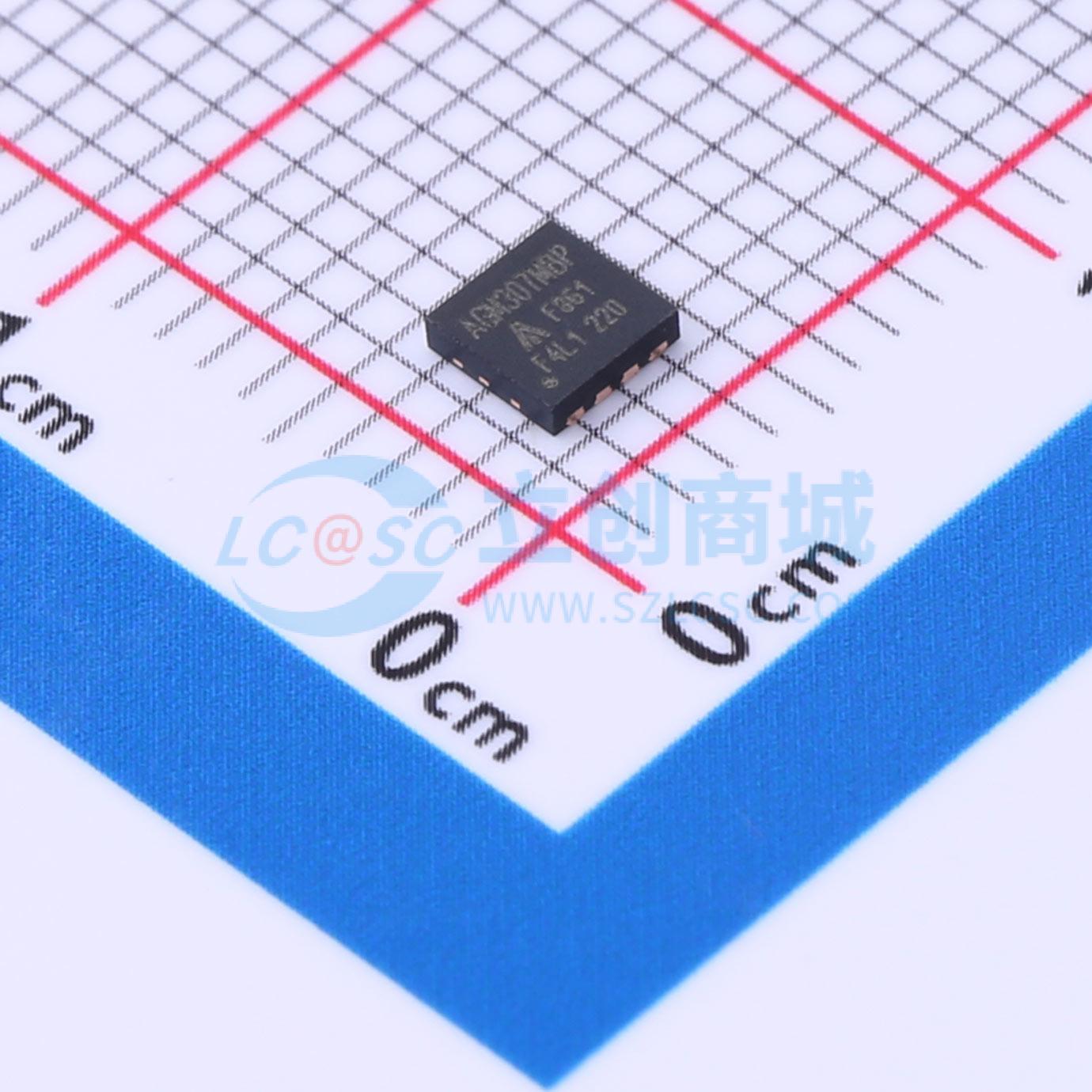

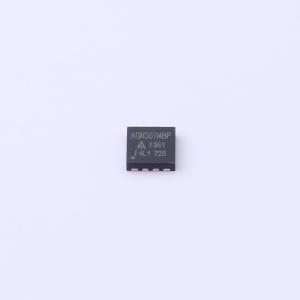

温馨提醒：图片仅供参考，商品以实物为准
AGM307MBP
2个N沟道 耐压:30V 电流:27A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AGM307MBP将先进的沟槽MOSFET技术与低电阻封装相结合，可实现极低的RDS(ON)。该器件非常适合用于负载开关和电池保护应用。
- 品牌名称
- AGMSEMI(芯控源)
- 商品型号
- AGM307MBP
- 商品编号
- C5297489
- 商品封装
- WQFN(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.08克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 2个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 27A | |
| 导通电阻(RDS(on)) | 7mΩ@10V | |
| 耗散功率(Pd) | 24W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1.6V@250uA | |
| 栅极电荷量(Qg) | 19nC@10V | |
| 输入电容(Ciss) | 830pF | |
| 反向传输电容(Crss) | 119pF | |
| 工作温度 | -55℃~+150℃ | |
| 输出电容(Coss) | 142pF |
商品概述
AGM1405C1将先进的沟槽MOSFET技术与低电阻封装相结合，提供极低的漏源导通电阻（RDS(ON)）。该器件非常适合用于负载开关和电池保护应用。
商品特性
- 先进的高单元密度沟槽技术
- 低漏源导通电阻（RDS(ON)），以最小化传导损耗
- 低栅极电荷，实现快速开关
- 低热阻
- 100%雪崩测试
- 100% DVDS测试
应用领域
- 主板/显卡核心电压
- 开关电源二次同步整流器
- 负载点应用
- 无刷直流电机驱动器
