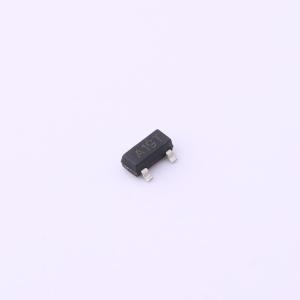

温馨提醒：图片仅供参考，商品以实物为准
AO3401
耐压:30V 电流:4.2A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 适用于一般开关和低压电源电路、电流能力强、导通电阻低。
- 品牌名称
- JSMSEMI(杰盛微)
- 商品型号
- AO3401
- 商品编号
- C5296722
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.031克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | - | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 4.2A | |
| 导通电阻(RDS(on)) | 75mΩ@4.5V,4A | |
| 耗散功率(Pd) | 350mW |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1.3V | |
| 栅极电荷量(Qg) | 10nC@4.5V | |
| 输入电容(Ciss) | 954pF@15V | |
| 反向传输电容(Crss) | 77pF@15V | |
| 工作温度 | -55℃~+150℃ |
商品概述
这些器件特别适用于笔记本电脑、移动电话、PCMCIA 卡及其他电池供电电路中的低电压应用，这些应用需要在非常小尺寸的表面贴装封装中实现快速开关和低在线功率损耗。
商品特性
- VDS(电压) = 30 V
- RDS(导通电阻) < 110 mΩ (VGS = 10 V)
- RDS(导通电阻) < 160 mΩ (VGS = 4.5 V)
应用领域
- 用于一般开关和低压电源电路
