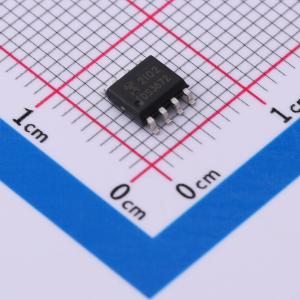

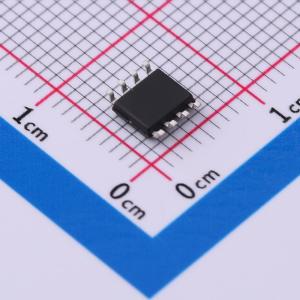

FDS3672实物图
  • FDS3672商品缩略图
  • FDS3672商品缩略图
  • FDS3672商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

FDS3672

1个N沟道 耐压:100V 电流:8A

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
便携式设备,使用高电池密度,先进的沟槽技术,适合于低压应用以及低在线功率损耗
品牌名称
JSMSEMI(杰盛微)
商品型号
FDS3672
商品编号
C5296734
商品封装
SOP-8​
包装方式
编带
商品毛重
0.14克(g)

商品参数

属性参数值
商品目录场效应管(MOSFET)
数量1个N沟道
漏源电压(Vdss)100V
连续漏极电流(Id)8A
导通电阻(RDS(on))20mΩ@10V
耗散功率(Pd)3.3W
属性参数值
阈值电压(Vgs(th))2.5V
栅极电荷量(Qg)16.2nC@10V
输入电容(Ciss)1nF@50V
反向传输电容(Crss)9pF@50V
工作温度-55℃~+150℃

商品概述

这款专为 2.5V 设计的 P 沟道 MOSFET 经过特殊定制,可最大程度降低导通电阻,同时保持较低的栅极电荷,以实现卓越的开关性能。 这些器件非常适合便携式电子应用:负载开关和电源管理、电池充电电路以及 DC/DC 转换。

商品特性

  • VDS(V) = -20 V
  • RDS(ON) < 0.2Ω (VGS = -4.5V)
  • RDS(ON) < 0.27Ω (VGS = -2.5V)

应用领域

  • 便携式电子应用:负载开关和电源管理、电池充电电路以及 DC/DC 转换

数据手册PDF
