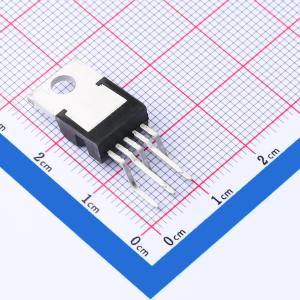

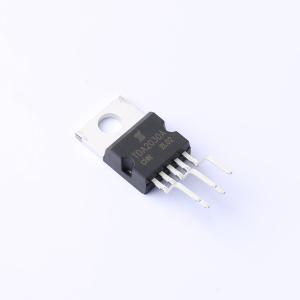

温馨提醒：图片仅供参考，商品以实物为准
TDA2030A
35W 高保真放大器及 35W 驱动器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 30W大功率，可直接替代TDA2050
- 品牌名称
- JSMSEMI(杰盛微)
- 商品型号
- TDA2030A
- 商品编号
- C5296731
- 商品封装
- FZIP5
- 包装方式
- 管装
- 商品毛重
- 3克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | AB类功放 | |
| 扬声器通道数 | 单声道 | |
| 输出功率 | 18Wx1@5Ω | |
| 总谐波失真+噪声(THD+N) | - | |
| 静态电流(Iq) | 26mA | |
| 信噪比 | 94dB；106dB |
| 属性 | 参数值 | |
|---|---|---|
| 电源纹波抑制比(PSRR) | 45dB | |
| 效率 | - | |
| 输入通道数 | - | |
| 功能特性 | - | |
| 工作电压 | 4.5V~25V | |
| 工作温度 | - |
商品概述
TDA2O30A是一款采用Pentawatt封装的单片集成电路，设计用作AB类音频放大器。得益于其高功率能力，该器件能够在THD=10%、VS=36V、f=1KHz条件下，向4欧姆负载提供高达35W的真实有效值功率；在THD=10%、VS=44V、f=1KHz条件下，向8欧姆负载提供高达32W的功率。此外，在VS=22.5V、f=1KHz条件下，TDA2030A通常能在1秒内向4欧姆负载提供高达50W的音乐功率。其高功率、极低的谐波失真和交越失真（典型值THD=0.05%，条件为VS=44V、PO=0.1至15W、RL=8欧姆、f=100Hz至15KHz）使得该器件非常适用于高保真音响和高档电视机。
