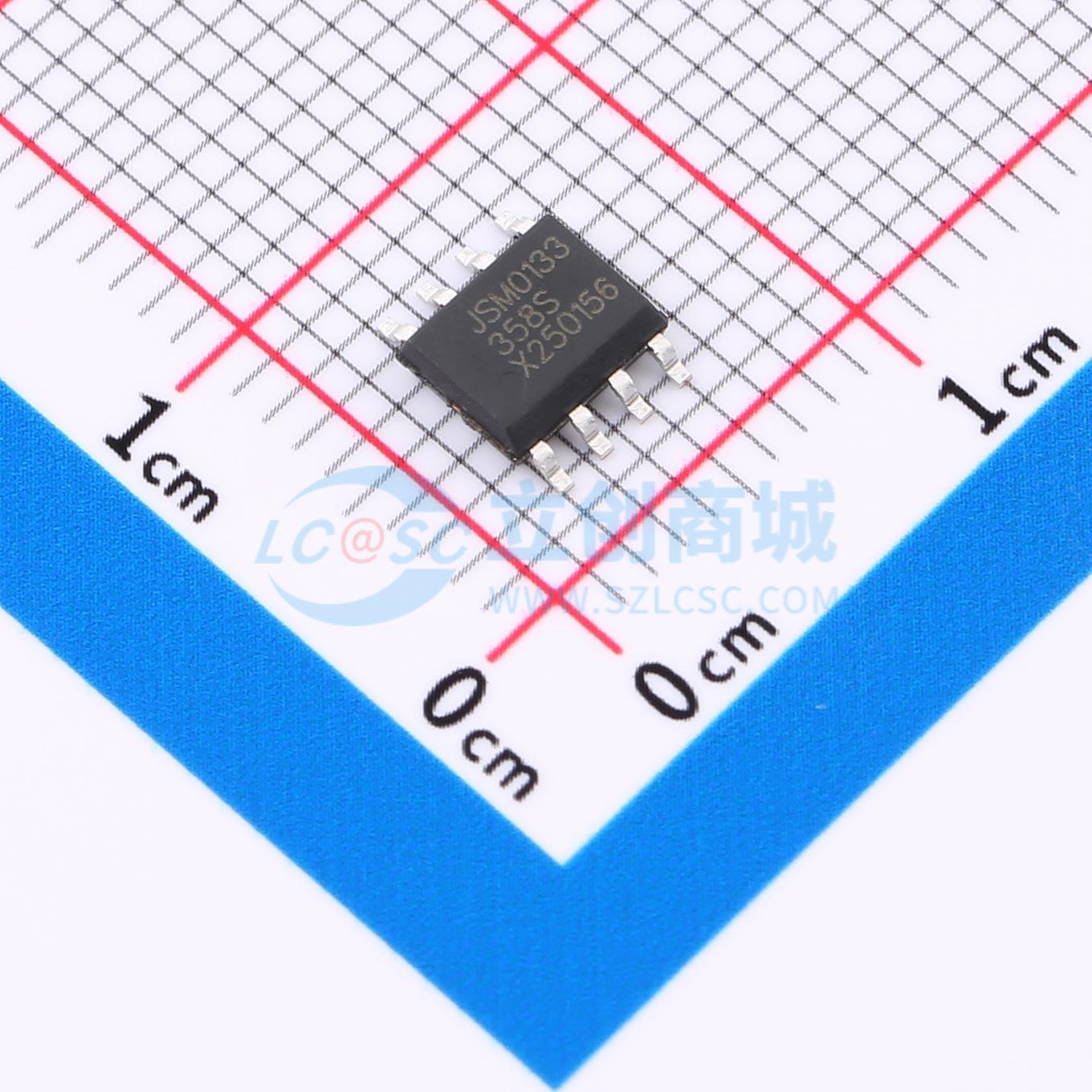

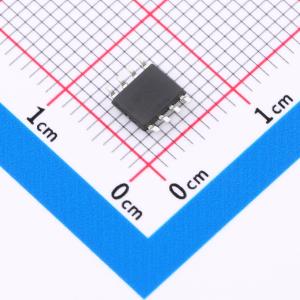

LM358
双路运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 双路低功耗的差分式运算放大器,具有单、双电源供电的特点,具有较高的开环增益
- 品牌名称
- JSMSEMI(杰盛微)
- 商品型号
- LM358
- 商品编号
- C5296727
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.16克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 最大电源宽度(Vdd-Vss) | 32V | |
| 轨到轨 | - | |
| 增益带宽积(GBW) | 1MHz | |
| 输入失调电压(Vos) | 7mV | |
| 输入失调电压温漂(Vos TC) | - | |
| 压摆率(SR) | 400V/ms | |
| 输入偏置电流(Ib) | 20nA | |
| 输入失调电流(Ios) | 50nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | - | |
| 共模抑制比(CMRR) | 80dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 800uA | |
| 输出电流 | 30mA | |
| 工作温度 | 0℃~+70℃ | |
| 单电源电压 | 3V~32V | |
| 双电源电压(Vee~Vcc) | -15V~-1.5V；1.5V~15V | |
| 功能特性 | 内置补偿 |
商品概述
LM358内部包括有两个独立的、高增益、内部频率补偿的双运算放大器，适合于电源电压范围很宽的单电源使用，也适用于双电源工作模式，在推荐的工作条件下，电源电流与电源电压无关。它的使用范围包括传感放大器、直流增益模组，音频放大器、工业控制、DC增益部件和其它所有可用单电源供电的使用运算放大器的场合。
商品特性
- 内部频率补偿
- 低输入偏流
- 低输入失调电压和失调电流
- 共模输入电压范围宽，包括接地
- 差模输入电压范围宽，等于电源电压范围
- 直流电压增益高（约100dB）
- 单位增益频率带宽（约1MHz）
- 电源电压范围宽：单电源（3V ~ 30V）；双电源（±1.5V ~ ±15V）
- 低功耗电流，适合于电池供电
- 输出电压摆幅大（0 ~ VCC - 1.5V）
- 采用LM358DR SOP - 8、LM358N DIP - 8塑封形式
应用领域
- 传感放大器
- 直流增益模组
- 音频放大器
- 工业控制
- DC增益部件
