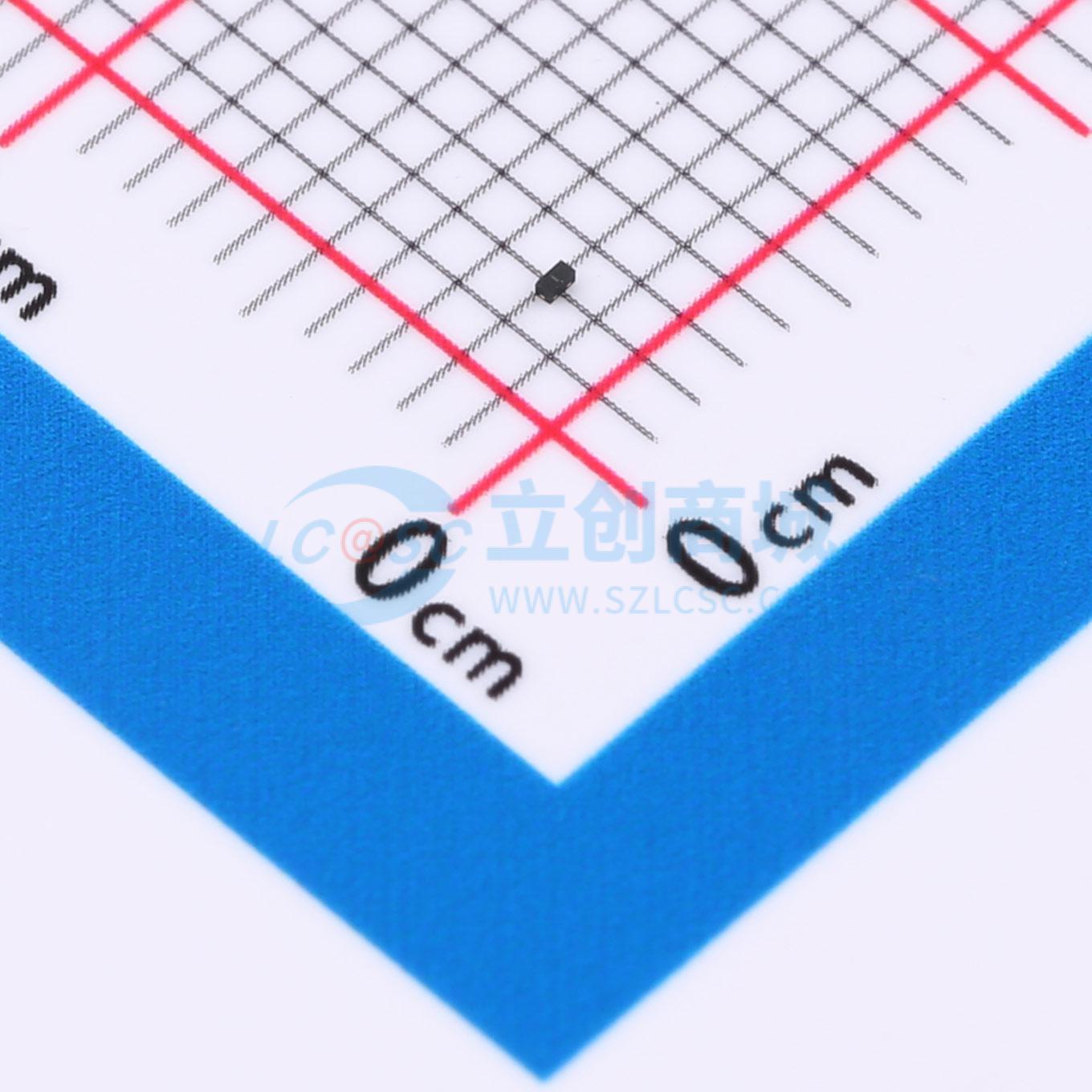

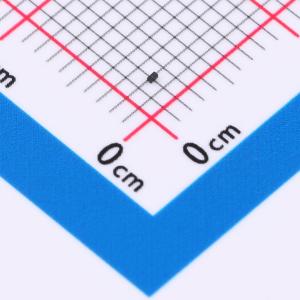

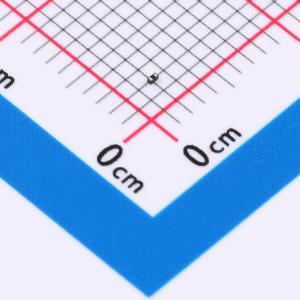

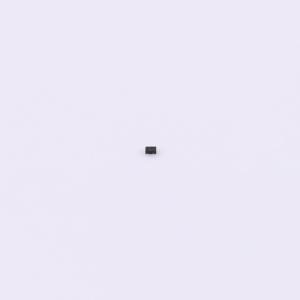

温馨提醒：图片仅供参考，商品以实物为准
ESDBVD5V0AE1
双向ESD 5V截止 峰值浪涌电流：4A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 旨在保护电压敏感型电子元件免受静电放电（ESD）和其他瞬态影响。出色的钳位能力、低泄漏电流、低电容和快速响应时间，为易受ESD影响的设计提供一流的保护。小尺寸、低电容和高水平的ESD保护相结合，使其成为HDMI、Display Port和MDDI接口等应用的灵活解决方案。该产品旨在替代消费类设备（如手机、笔记本电脑、平板电脑、机顶盒、液晶电视等）应用中的多层压敏电阻（MLV）。
- 品牌名称
- CJ(江苏长电/长晶)
- 商品型号
- ESDBVD5V0AE1
- 商品编号
- C5295678
- 商品封装
- DFNWB-2L(0.6x0.3)
- 包装方式
- 编带
- 商品毛重
- 0.00894克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 13V | |
| 峰值脉冲电流(Ipp) | 4A | |
| 峰值脉冲功率(Ppp) | 52W | |
| 击穿电压 | 10V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 3pF |
商品概述
旨在保护电压敏感型电子元件免受静电放电（ESD）和其他瞬态影响。出色的钳位能力、低泄漏电流、低电容和快速响应时间，为易受ESD影响的设计提供一流的保护。 小尺寸、低电容和高水平的ESD保护相结合，使其成为HDMI、Display Port和MDDI接口等应用的灵活解决方案。该产品旨在替代消费类设备（如手机、笔记本电脑、平板电脑、机顶盒、液晶电视等）应用中的多层压敏电阻（MLV）。
商品特性
- 单线路双向ESD保护
- 低电容：3pF（典型值）
- 低反向关断电压：5V
- 低反向钳位电压
- 低泄漏电流
- 出色的封装：0.6mmx0.3mmx0.31mm
- 快速响应时间
- 符合人体模型，JESD22 - A114 - B标准3B级ESD评级
- IEC 61000 - 4 - 2标准4级ESD保护
应用领域
- 计算机及周边设备
- 高速数据线
- 音频和视频设备
- 手机及配件
- 便携式电子设备
- 其他电子设备通信系统
