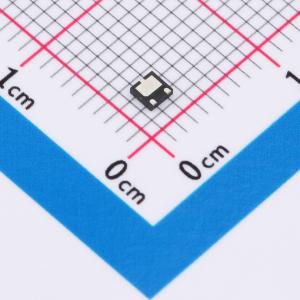

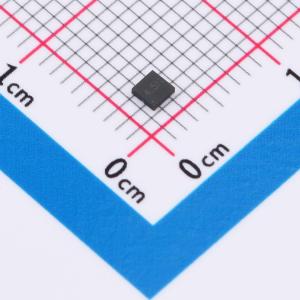

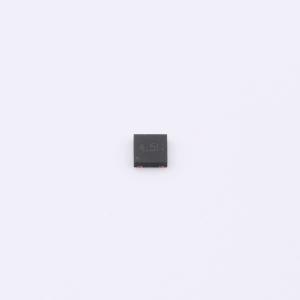

温馨提醒：图片仅供参考，商品以实物为准

ESDBH4V5P1

双向TVS 4.5V截止峰值脉冲电流：220A

描述: 旨在保护电压敏感型电子元件免受静电放电（ESD）和其他瞬态影响。出色的钳位能力、低泄漏电流、高电容和快速响应时间，为易受ESD影响的设计提供一流的保护。小尺寸、高电容和高水平的ESD保护相结合，使其成为HDMI、Display Port和MDDI接口等应用的灵活解决方案。它旨在替代手机、笔记本电脑、平板电脑、机顶盒、液晶电视等消费设备应用中的多层压敏电阻（MLV）。
品牌名称: CJ(江苏长电/长晶)
商品型号: ESDBH4V5P1
商品编号: C5295692
商品封装: DFNWB-3L(2x2)
包装方式: 编带
商品毛重: 0.026667克(g)

商品参数

商品概述

旨在保护电压敏感型电子元件免受静电放电（ESD）和其他瞬态影响。出色的钳位能力、低泄漏电流、高电容和快速响应时间，为易受ESD影响的设计提供一流的保护。小尺寸、高电容和高水平的ESD保护相结合，使其成为HDMI、Display Port和MDDI接口等应用的灵活解决方案。它旨在替代手机、笔记本电脑、平板电脑、机顶盒、液晶电视等消费设备应用中的多层压敏电阻（MLV）。

商品特性

单线路双向ESD保护
低反向关断电压：4.5V
低反向钳位电压
低泄漏电流
出色的封装：2.0mmx2.0mmx0.6mm
峰值脉冲功率：5750W（IEC61000 - 4 - 5 8/20μs）
快速响应时间
符合人体模型的JESD22 - A114 - B 3B级ESD评级
IEC 61000 - 4 - 2 4级ESD保护
根据IEC61000 - 4 - 5 8/20μs波形的浪涌保护：IPP 220A

应用领域

计算机及周边设备
低速总线线路
音频和视频设备
手机及配件
便携式电子设备
其他电子设备通信系统

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向截止电压(Vrwm)	4.5V
	钳位电压	26V
	峰值脉冲电流(Ipp)	220A
	峰值脉冲功率(Ppp)	5.75kW

	属性	参数值
	击穿电压	4.6V
	反向电流(Ir)	1uA
	防护等级	IEC 61000-4-5；IEC 61000-4-2
	类型	TVS
	Cj-结电容	800pF
